SMA SUNNY BEAM - Manuel (Page 21)

SMA Technologie AG Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation SBeam-12:NF1606 Page 21
4. Dévissez le bouchon PG du boîtier de l'onduleur. Le raccord à vis PG adapté à
votre onduleur est indiqué sur le bouchon PG.

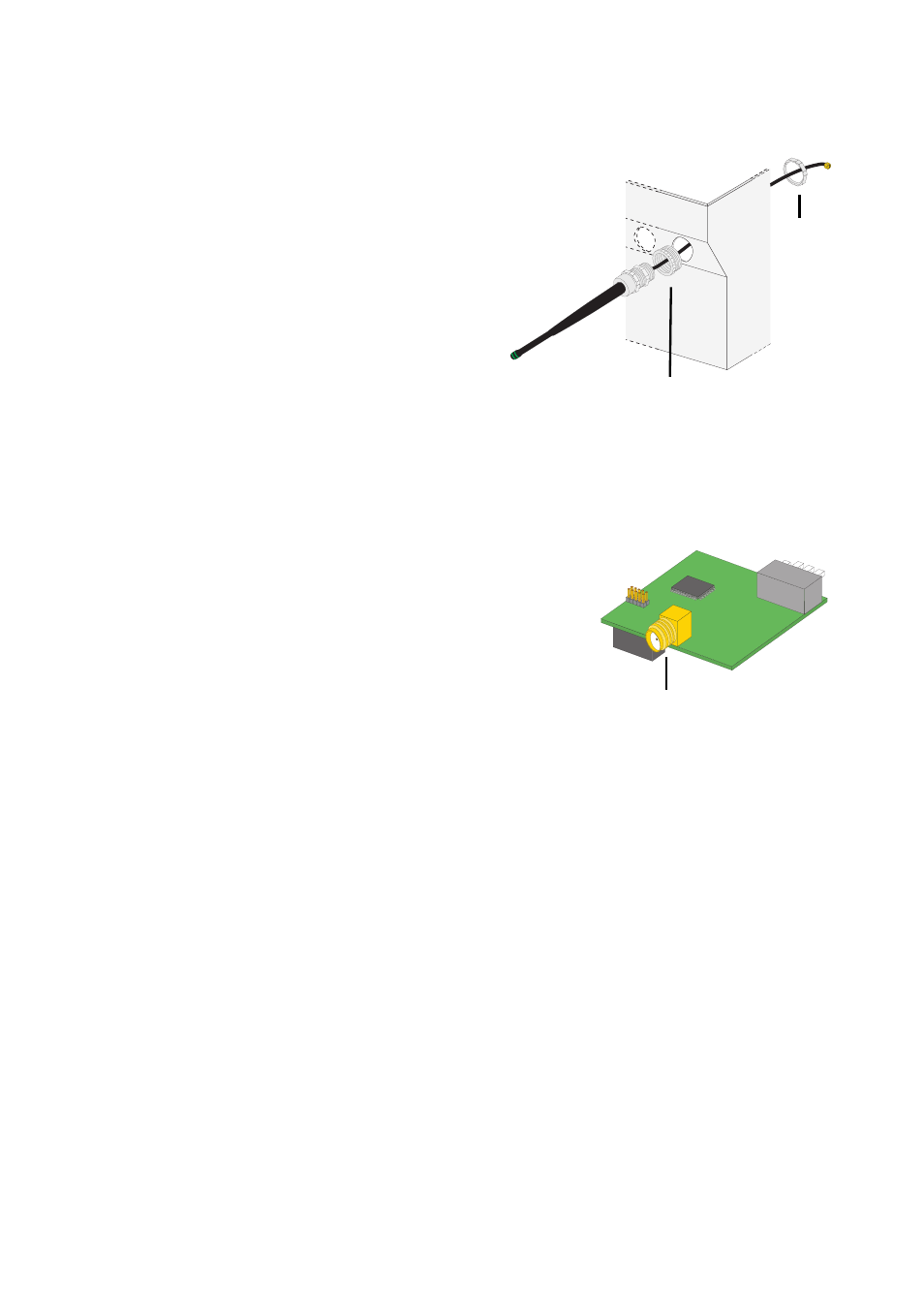

5. En cas de raccord à vis PG 16, vissez
l'adaptateur PG 16 livré comme indiqué
dans l'illustration sur le raccord à vis PG
de l'antenne.
6. Insérez le bout du câble de l'antenne à
travers l'orifice PG du boîtier de
l'onduleur.
7. Visser fermement le raccord à vis PG à
partir de l'intérieur du boîtier à l'aide de
la bague rainurée du raccord à vis PG
correspondant. Veillez à visser fortement
la bague rainurée de manière à
endommager la couche de peinture du
boîtier pour assurer un contact avec le
métal mis à nu de l'onduleur.
8. Vissez le câble de l'antenne avec le point de
raccordement de l'antenne du Piggy-Back radio
(voir illustration de droite).
9. Posez le câble d'antenne en suivant les
indications données dans la documentation de
l'onduleur.
10. Ne branchez aucun cavalier dans l'onduleur.
11. Fermez l'onduleur en suivant les indications
données dans la documentation de l'onduleur.
Adaptateur PG 16
bague
rainurée
uniquement pour le raccord
à vis PG 16
Raccordement de l'antenne
