SMA Technologie AG Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation SBeam-12:NF1606 Page 23

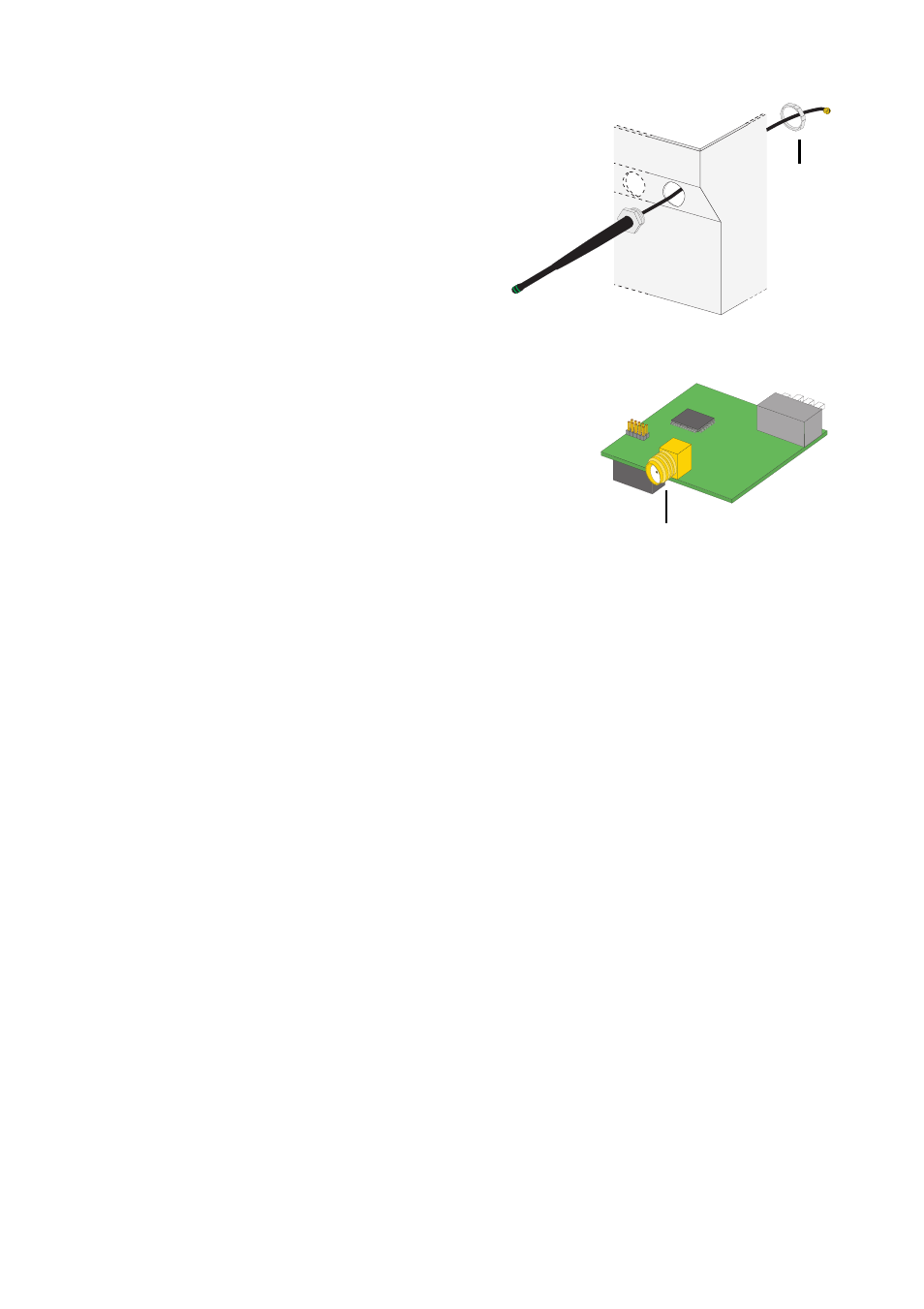

4. Insérez le bout du câble de l'antenne à
travers l'orifice PG du boîtier de
l'onduleur.
5. Visser fermement le raccord à vis PG à
partir de l'intérieur du boîtier à l'aide de
la bague rainurée. Veillez à visser
fortement la bague rainurée de manière
à endommager la couche de peinture du
boîtier pour assurer un contact avec le
métal mis à nu de l'onduleur.
6. Vissez le câble de l'antenne avec le point
de raccordement de l'antenne du Piggy-Back
radio (voir illustration de droite).
7. Posez le câble d'antenne en suivant les
indications données dans la documentation de
l'onduleur.
8. Ne branchez aucun cavalier dans l'onduleur.
9. Fermez l'onduleur en suivant les indications
données dans la documentation de l'onduleur.
bague
rainurée
Raccordement de l'antenne
