Montage et raccordement électrique
SMA Solar Technology AG
8
PT100UNR-IFR083510
Instructions d’installation
4 Montage et raccordement électrique
Le capteur de de température ambiante PT100U peut être raccordé au Sunny Boy Control Plus ou au
Sunny Central au choix selon la technique à 2 ou 4 conducteurs. Le câble de raccordement n'est pas
fourni, il doit être raccordé à l'intérieur du boîtier à l'aide d'un passe câble.
4.1 Recommandation de câble
Les longueurs et la qualité de câble ont des répercussions sur la qualité du signal. Respectez les
consignes suivantes relatives au câblage pour obtenir une bonne qualité du signal.
En extérieur
Pour l'extérieur, utilisez un câble avec les propriétés essentielles suivantes :
• Section : au moins 4 x 0,25 mm
²
, au moins 4 x AWG 24
• Diamètre extérieur du câble : au moins 4,5 mm, au maximum 7 mm
• Résistance aux rayons UV
Nous recommandons les types de câbles suivants :
• Lappkabel : UNITRONIC S-LifY11Y 4 x 0,34 mm², numéro de commande : 7038 861
• Lappkabel certifié UL : UNITRONIC S-LifY11Y 4 x 0,34 mm²,
numéro de commande : 7038 865

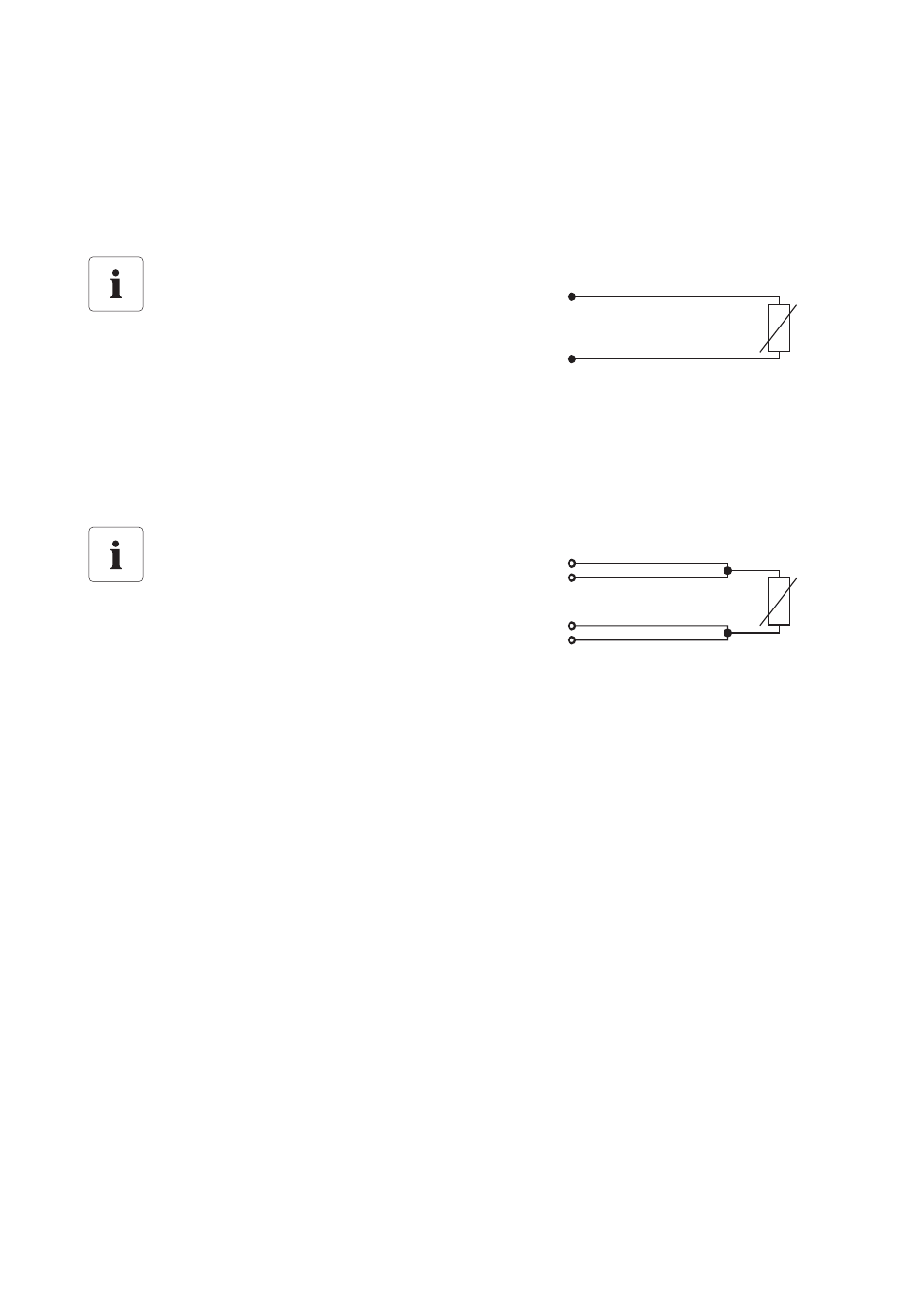

Technique à 2 conducteurs
Lors du raccordement du capteur de
température selon la technique à 2 conducteurs,
la résistance du circuit s'effectue avec la mesure.
Selon la longueur du câble, cela peut entraîner
des imprécisions de mesure.
C'est pourquoi la technique à 2 conducteurs ne doit être utilisée que pour les câblages
courts (max. 3 m) ou lorsqu'une précision de mesure moindre est acceptable. Pour
augmenter la précision de mesure, il est recommandé d'utiliser la technique à
4 conducteurs pour le raccordement.
Technique à 4 conducteurs
Pour compenser les erreurs de mesure dues à la
résistance du circuit, le capteur de température
doit être raccordé selon la technique à
4 conducteurs. Avec ce type de raccordement,
la conduction du courant et la mesure de la tension s'effectue via des paires de conducteurs
séparées. La longueur du câble ne doit pas dépasser 30 m.
