SMA Solar Technology AG Montage et raccordement électrique
Instructions d’installation PT100UNR-IFR083510 11

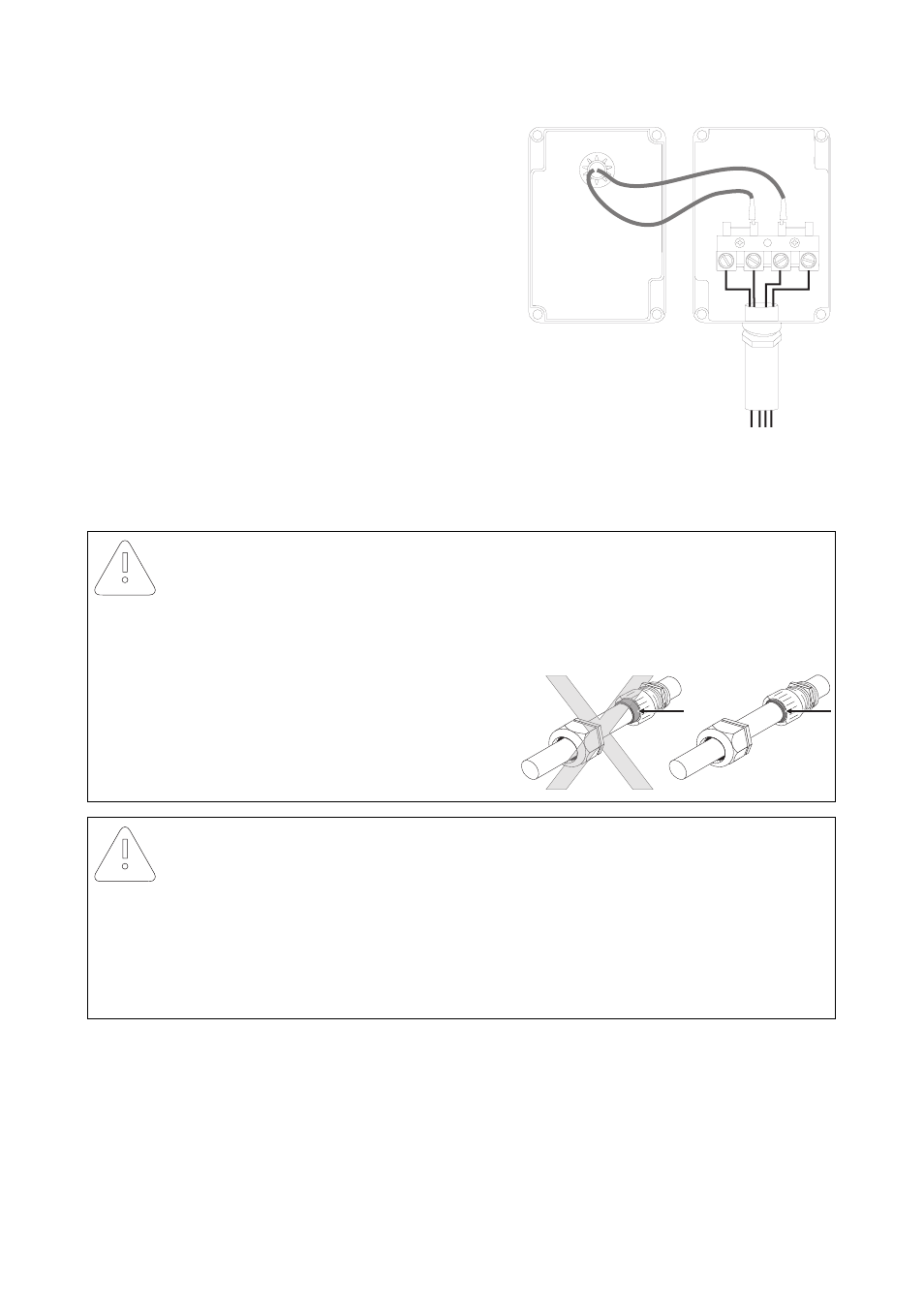

9. Raccorder la fiche du boîtier du capteur aux bornes
à vis, voir figure à droite. La polarité du câble est
arbitraire.
10. Fixer à l'aide des vis le couvercle du capteur sur le
boîtier.
☑ Le capteur est raccordé.
4.5 Raccordement du capteur au Sunny SensorBox
Le raccordement du capteur s'effectue au niveau du raccord « F6: TmpAmb » de la Sunny SensorBox
Procédez de la manière suivante :
1. Ouvrir les couvercles sur les côtés de la Sunny SensorBox à l'aide des évidements.
2. Desserrer les vis dans les coins de la Sunny SensorBox et soulever le couvercle du boîtier vers
la gauche. Le couvercle est raccordé par des crochets à la coquille inférieure.
PRUDENCE !
Endommagement de la Sunny SensorBox par pénétration de liquides.
• Lors des travaux à l'extérieur (par exemple par temps de pluie ou de neige), veiller
à ce qu'aucun liquide ne pénètre dans la Sunny SensorBox ouverte.
• Lors de l'insertion ou du retrait du câble
par le passe-câble, faire attention à ce que
le joint de passage soit toujours
correctement placé dans le passe-câble.
PRUDENCE !
Endommagement de la Sunny SensorBox par des joints en caoutchouc poreux
Au cours du temps, le joint en caoutchouc du couvercle de la Sunny SensorBox devient
poreux et perd son étanchéité si la Sunny SensorBox est ouverte. Si vous dévissez la Sunny
SensorBox après une durée de fonctionnement de plus de 5 ans, par exemple pour la
mettre à niveau, ce joint de boîtier de la Sunny SensorBox doit être remplacé. Dans ce cas,
commandez un joint de remplacement avant le commencement de la maintenance.
