Montage et raccordement électrique SMA Solar Technology AG
12 PT100UNR-IFR083510 Instructions d’installation
3. Sortir la collerette de fixation du passe-câble en bas
au milieu de la Sunny SensorBox et retirer le
tampon borgne.
4. Retirer le câble du capteur par la collerette de
fixation et serrer le passe-câble de la Sunny
SensorBox.

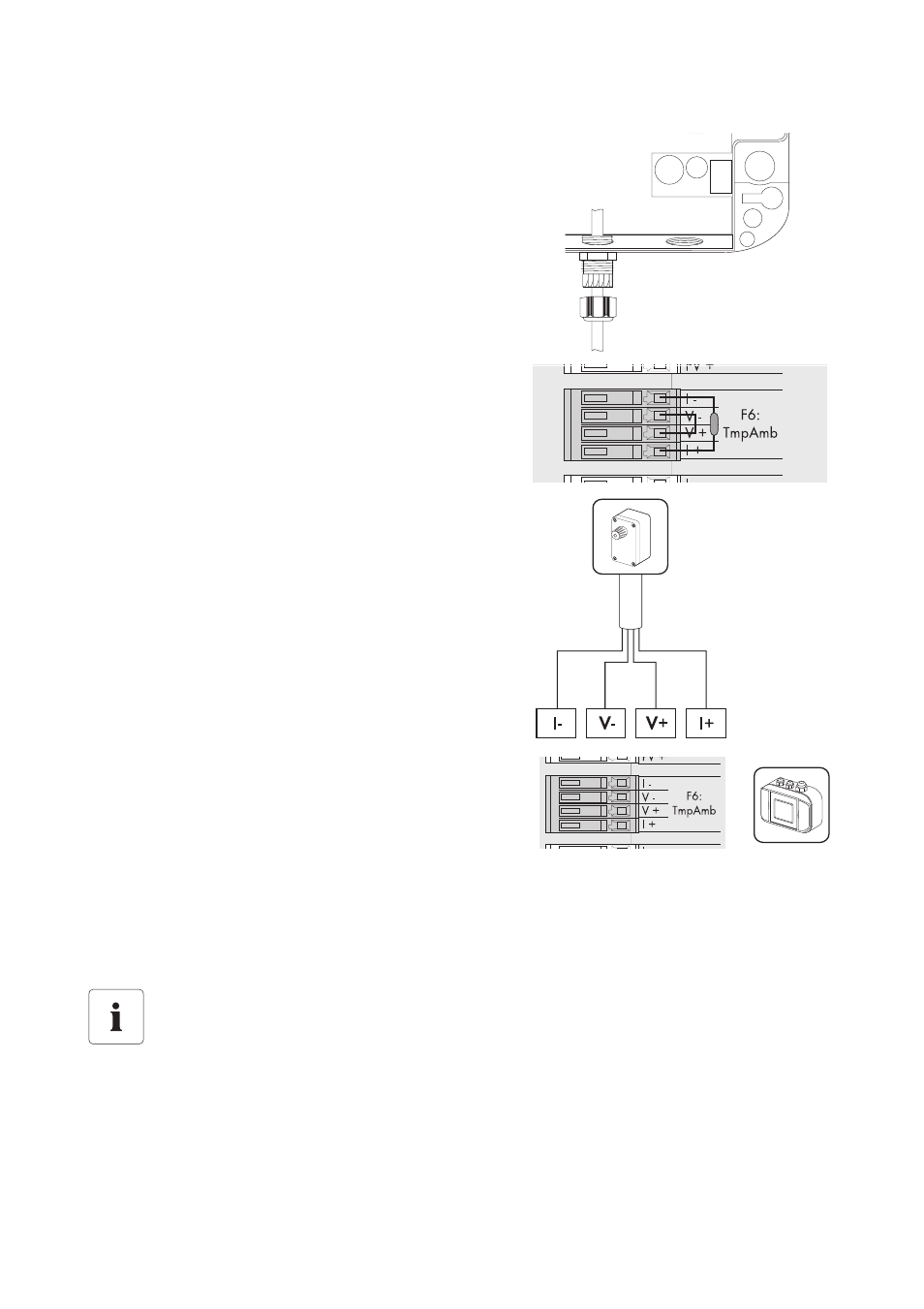

5. Enlever la résistance et le pont au raccord
« F6: TmpAmb » dans la Sunny SensorBox.
6. Raccorder le capteur au raccord « F6: TmpAmb »
de la Sunny SensorBox. Respecter les couleurs des
conducteurs notées précédemment. (voir page 10).
7. Vérifier que le joint de passage du passe-câble à
vis est bien fixé.
8. Visser la collerette de fixation à la main sur le
passe-câble à vis pour fixer le câble
(couple : 0,8 Nm).
9. Poser le câble avec un matériel de fixation
approprié.
10. Monter et raccorder d'autres capteurs.
11. Placer le couvercle du boîtier de la Sunny
SensorBox sur la coquille inférieure du boîtier.
12. Tourner les vis du couvercle d'abord un peu vers la
gauche jusqu'à ce qu'elles s'enclenchent dans le
premier pas de vis.
13. Visser les vis à la main (couple : 1 Nm) dans la coquille inférieure du boîtier.
☑ Le capteur de température ambiante est raccordé.
Configuration du capteur
Pour la configuration du capteur, veuillez consulter les instructions d'installation de la Sunny
SensorBox.
