Montage et raccordement électrique SMA Solar Technology AG
10 PT100UNR-IFR083510 Instructions d’installation

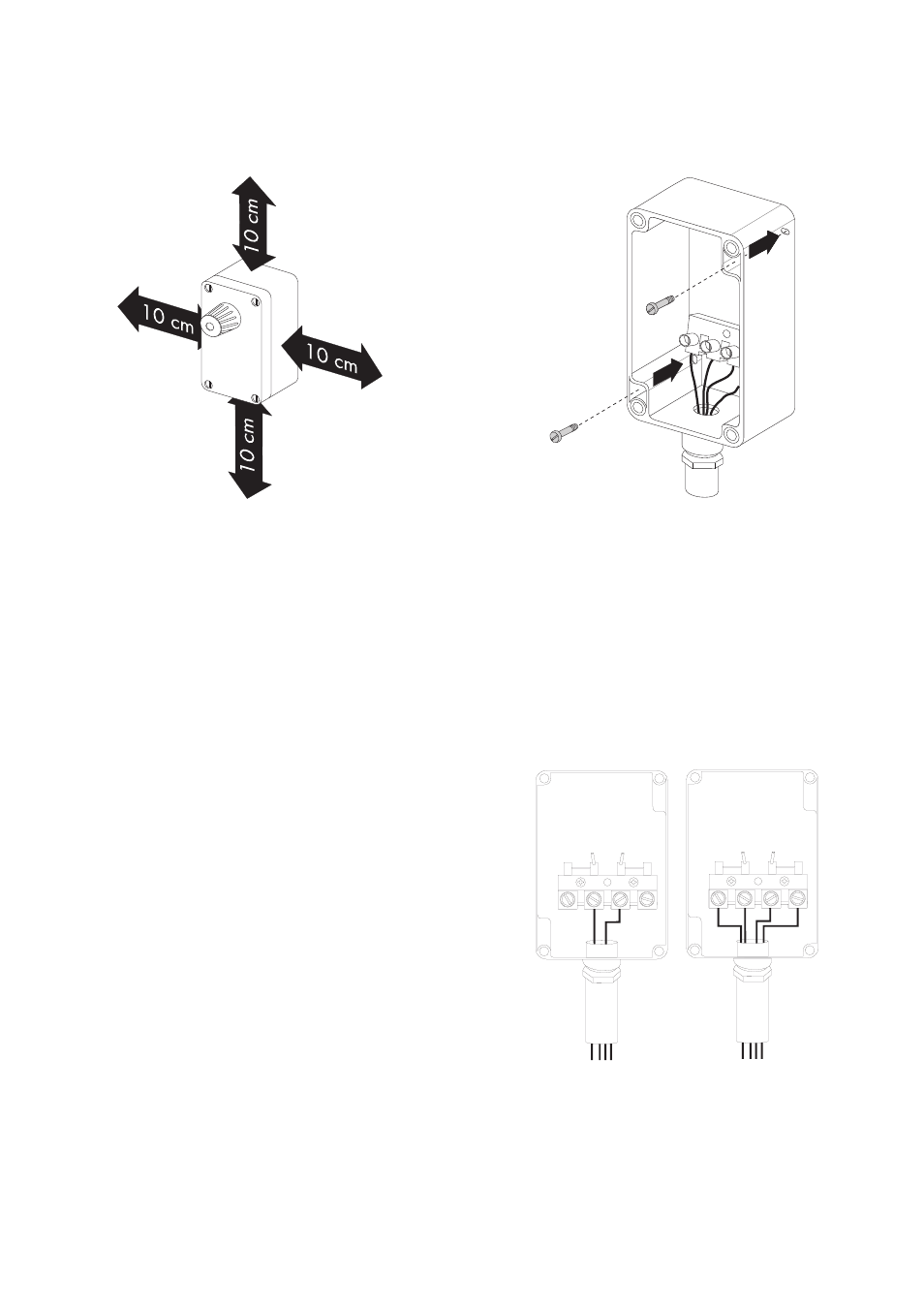

4.3 Montage du capteur
1. Desserrer les quatre vis du boîtier du capteur et retirer le couvercle.
2. Déterminer et marquer le lieu de montage en tenant compte de l'espace nécessaire.
3. Fixer le boîtier du capteur avec les vis comprises dans la livraison.
☑ Le capteur est monté.
4.4 Raccordement du capteur
1. Desserrer les vis du boîtier du capteur et retirer le
couvercle.
2. Dévisser le passe-câble du capteur.
3. Retirer les lamelles de protection intérieures. Veiller à
ce que le joint intérieur ne tombe pas.
4. Tourner le passe-câble à vis jusqu'à moitié sur le
boîtier.
5. Tirer le câble par le passe-câble du capteur.
6. Raccorder les fils selon la technique à 2 ou
4 conducteurs aux bornes à vis, voir figure à droite.
Lors du raccordement de la Sunny SensorBox, utiliser
la technique à 4 conducteurs.
7. Noter la couleur des fils :
I+ ___________________________
V+ ___________________________
V- ___________________________
I- ___________________________
8. Visser le passe-câble du capteur à la main dans le boîtier du capteur (couple : 0,8 Nm).
Technique à 2 Technique à 4
conducteurs conducteurs
I+ V+ V- I- I+ V+ V- I-
