Topologie d'installation communication Ethernet :

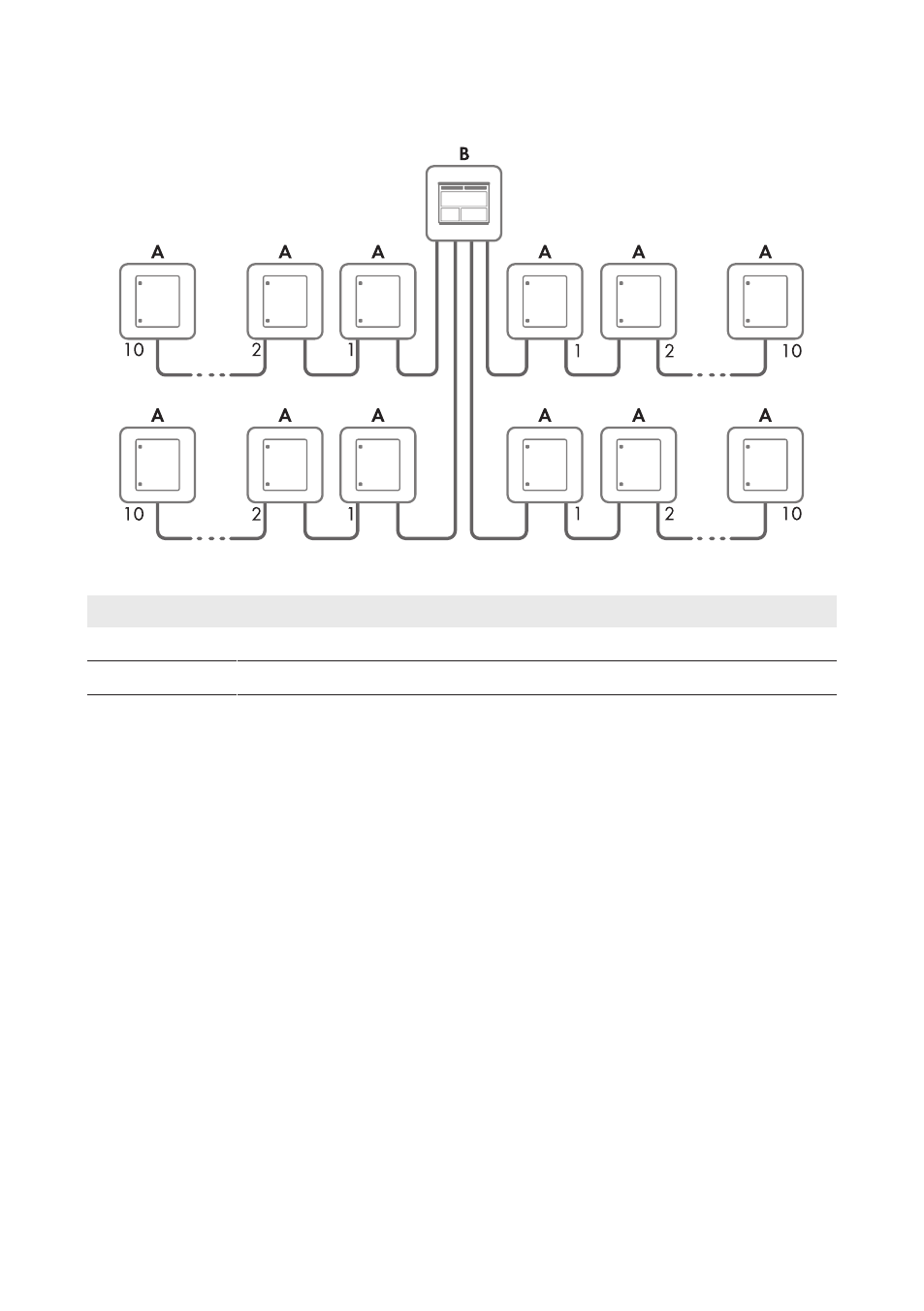

Figure 14 : Topologie d'installation communication Ethernet avec le SMA String-Monitor (exemple)
Position Désignation
A SMA String-Monitor
B Onduleur (exemple)
Procédure :
1. Insérez les câbles Ethernet à travers l'ouverture de boîtier correspondante (voir chapitre 6.1,
page 26) dans le sous-distributeur DC (voir chapitre 12.1, page 64).
2. Préparez le câble Ethernet pour le raccordement :
• À l’extrémité du câble Ethernet devant être raccordé au sous-distributeur DC, dénudez la
gaine de câble sur 44 mm.
• Raccourcissez le blindage de câble sur environ 15 mm.
• Retournez le blindage de câble sur la gaine de ce dernier.
3. Enfoncez les câbles Ethernet avec le blindage de câble dans les pinces de blindage. Le
blindage de câble doit être coincé le plus possible sous les pinces de blindage.
4. Raccordez les câbles Ethernet aux bornes LSA- du module électronique à l'aide de l'outil de
pose LSA+.
• Pour raccorder la sortie de communication, raccordez les 8 conducteurs isolés du câble
Ethernet au module électronique au niveau du raccordement X7 (voir chapitre 4.4, page
18), conformément au tableau suivant. Sectionnez la partie saillante des conducteurs
isolés.
