4.4 Raccordements du module électronique
1 2 3 4 5 6 7 8 9 1112 14
A
B
C
D
E
F
G
H
K
L
M
N O P Q
I

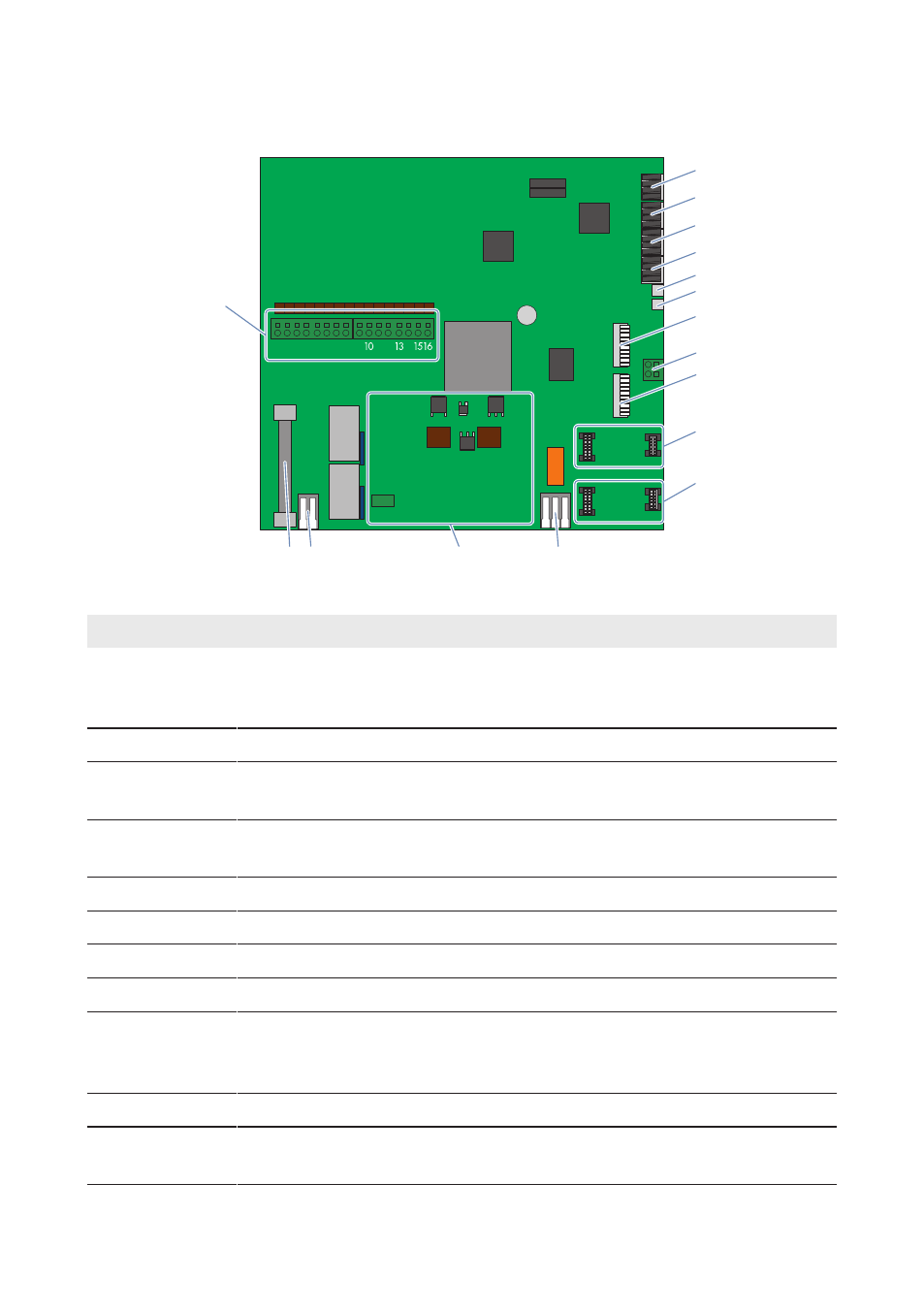

Figure 6 : Raccordements du module électronique
Position Désignation Explication
A ‒ Raccordement des faisceaux de câbles string (PV+) et, se-
lon le modèle, carte d'extension enfichable (MEU) pour le
nombre d'entrées photovoltaïques (préinstallé en usine)
B X1 Entrée analogique courant
C X2 Entrée analogique capteur de température externe 1 (EXT
1)
D X3 Entrée analogique capteur de température externe 2 (EXT
2)
E X4 Entrée numérique client
F X5 Entrée numérique parafoudre DC
G X6 Contact de signalisation d'état interrupteur-sectionneur DC
H X7 Sortie de communication Ethernet LAN OUT
I X8 Raccordement du câble de mise à la terre pour la mise à
la terre pour des raisons fonctionnelles du module électro-
nique
K X9 Entrée de communication Ethernet LAN IN
L LWLPB 1 Port pour le module d'interface fibre optique (entrée de
communication LWL IN)
