Vue intérieure

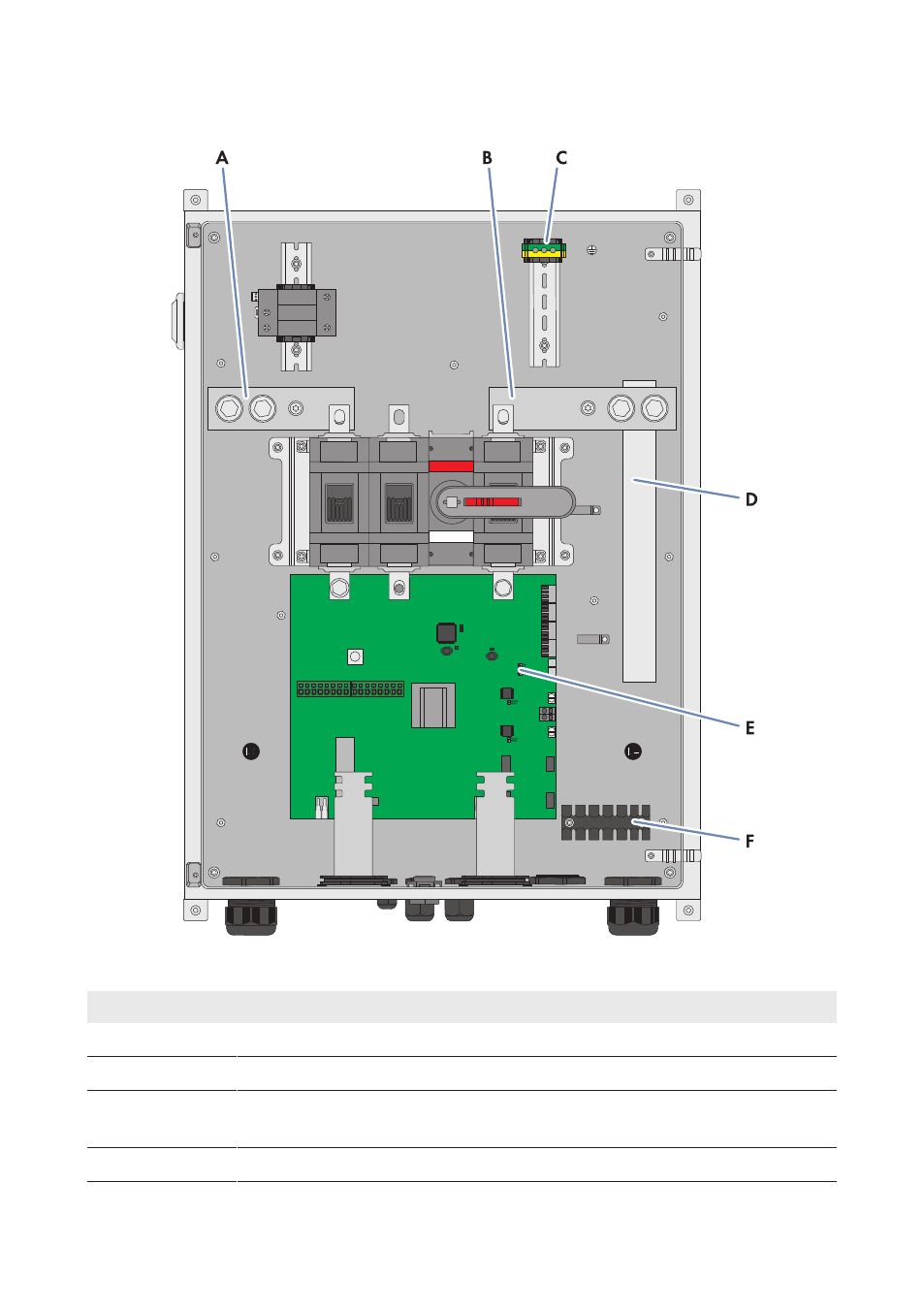

Figure 11 : Vue intérieure du sous-distributeur DC
Position Désignation
A Barre omnibus pour le raccordement des câbles DC+ principaux
B Barre omnibus pour le raccordement des câbles DC‒ principaux
C Plaque à bornes pour le raccordement de la mise à la terre externe pour des
raisons fonctionnelles du parafoudre DC
D Caniveau
