6
Installation
6.1
Aperçu de la zone de raccordement du SMA String-
Monitor
Vue de dessous

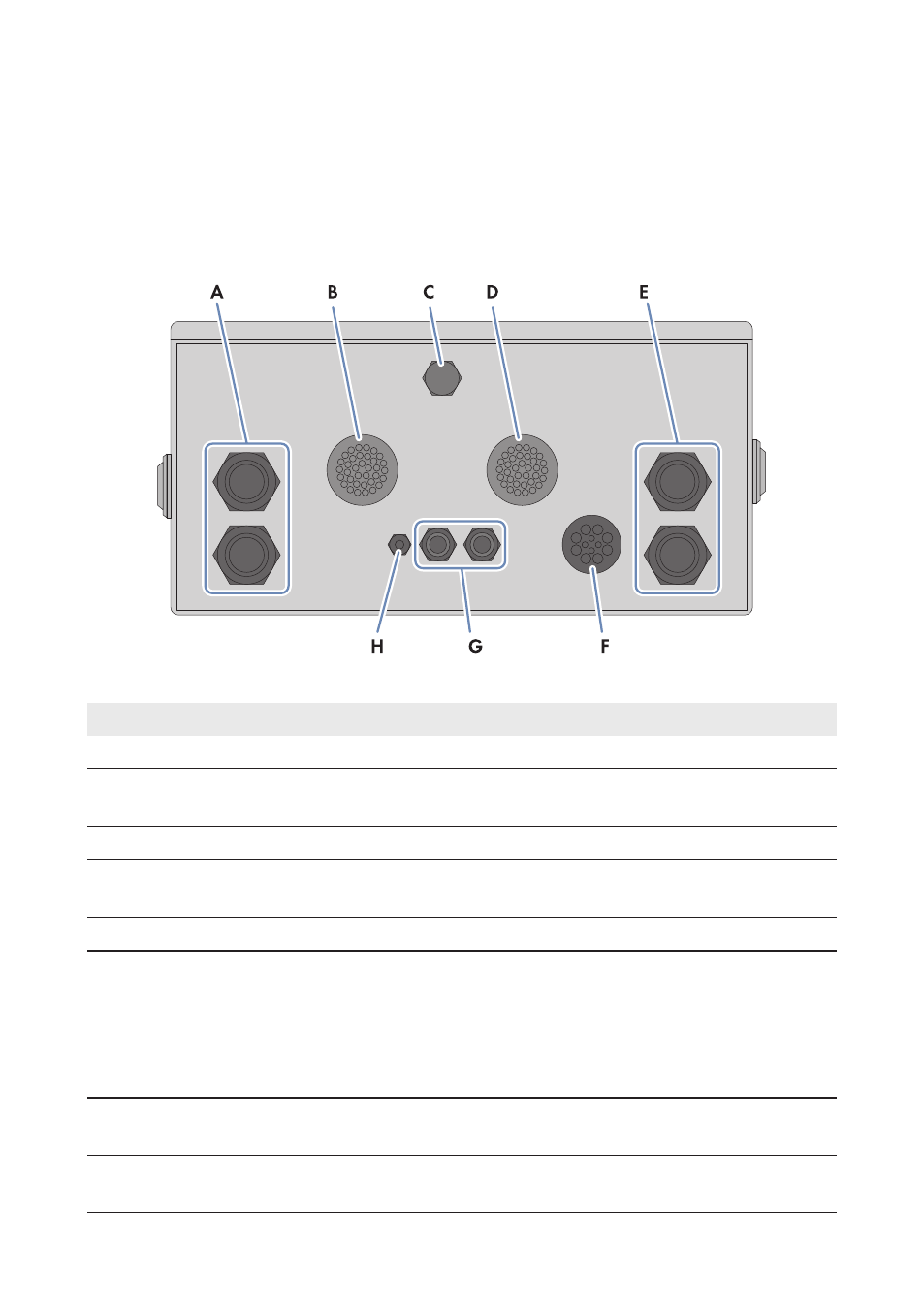

Figure 10 : Face inférieure du SMA String‑Monitor
Position
Désignation
A
Ouverture de boîtier avec presse-étoupe pour les câbles principaux DC+
B
Ouverture de boîtier avec faisceaux de câbles string (PV+) et connecteurs DC
(préinstallés en usine)
C
Évacuation de l’eau de condensation
D
Ouverture de boîtier avec faisceaux de câbles string (PV‒) et connecteurs DC
(préinstallés en usine)
E
Ouverture de boîtier avec presse-étoupe pour les câbles principaux DC‒
F
Ouverture de boîtier avec membrane pour les câbles suivants :
• Communication
• Technique sensorielle
• Mise à la terre externe pour des raisons fonctionnelles du module électronique
• Mise à la terre externe pour des raisons fonctionnelles du parafoudre DC
G
Ouverture de boîtier avec presse-étoupe pour les câbles de l’alimentation en ten-
sion externe de 230 V
AC
H
Ouverture de boîtier avec presse-étoupe pour le câble de la mise à la terre externe
pour des raisons fonctionnelles de l’alimentation en courant
