SMA Solar Technology AG Le kit sans fil 485-01
Instructions d’installation WirelessSet485-IFR091511 9

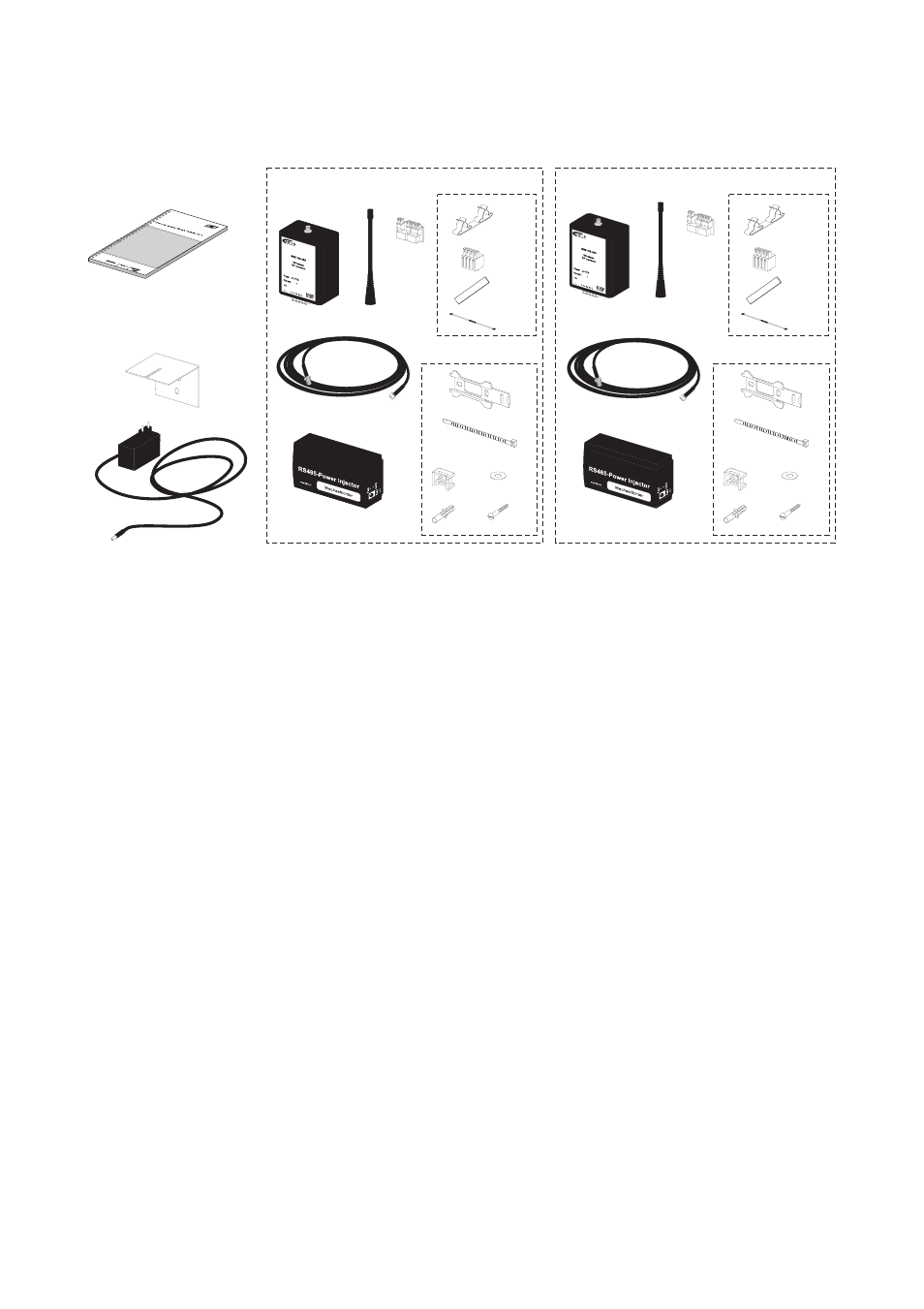

3.3 Contenu de la livraison
A 1 guide d'installation
B 2 équerres pour les antennes (1 pour le côté onduleurs et 1 pour le côté appareils de
communication)
C 2 blocs d'alimentation (90-264 V AC, 12 V DC, 10 W)
(1 pour le côté onduleurs et 1 pour le côté appareils de communication)
Côté onduleurs Côté appareils de communication
D 1 modem RF sans fil IRIS RS485
(module radio)
D 1 modem RF sans fil IRIS RS485
(module radio)
E 1 adaptateur 485IRISADAP-01 E 1 adaptateur 485IRISADAP-01
F 1 antenne F 1 antenne
G 1 câble d'antenne de 3 m G 1 câble d'antenne de 3 m
H 1 RS485 Power Injector-02 (« Inverter ») I 1 RS485-Power Injector-01 (« Datalogger »)
J 1 borne de blindage à 2 pôles J 1 borne de blindage à 2 pôles
K 4 connecteurs à 4 pôles K 4 connecteurs à 4 pôles
L 2 feuilles de cuivre autoadhésives L 2 feuilles de cuivre autoadhésives
M 1 résistance de terminaison 120 ohm M 1 résistance de terminaison 120 ohm
N 1 support mural pour le RS485 Power Injector N 1 support mural pour le RS485 Power Injector
O 2 colliers de serrage
O 2 colliers de serrage
P 2 socles à visser P 2 socles à visser
Q 2 rondelles V2A Q 2 rondelles V2A
R 6 chevilles S6 R 6 chevilles S6
S 6 vis 4 x 35 mm V2A S 6 vis 4 x 35 mm V2A
A
B
C
D
E
F
G
H
J
D
E
F
G
I
J
K
K
L
L
M
N
N
O O
P
P Q Q
R R
S
S
M
Côté onduleurs Côté appareils de communication
