SMA Wireless-Set485-01 - Manuel (Page 17)

SMA Solar Technology AG Raccordement électrique
Instructions d’installation WirelessSet485-IFR091511 17
Nous recommandons les types de câble suivants pour une utilisation en extérieur :
• Câble de communication SMA : COMCAB-OUTxxx*
*existe dans les longueurs xxx = 100 m/200 m/500 m et 1 000 m.

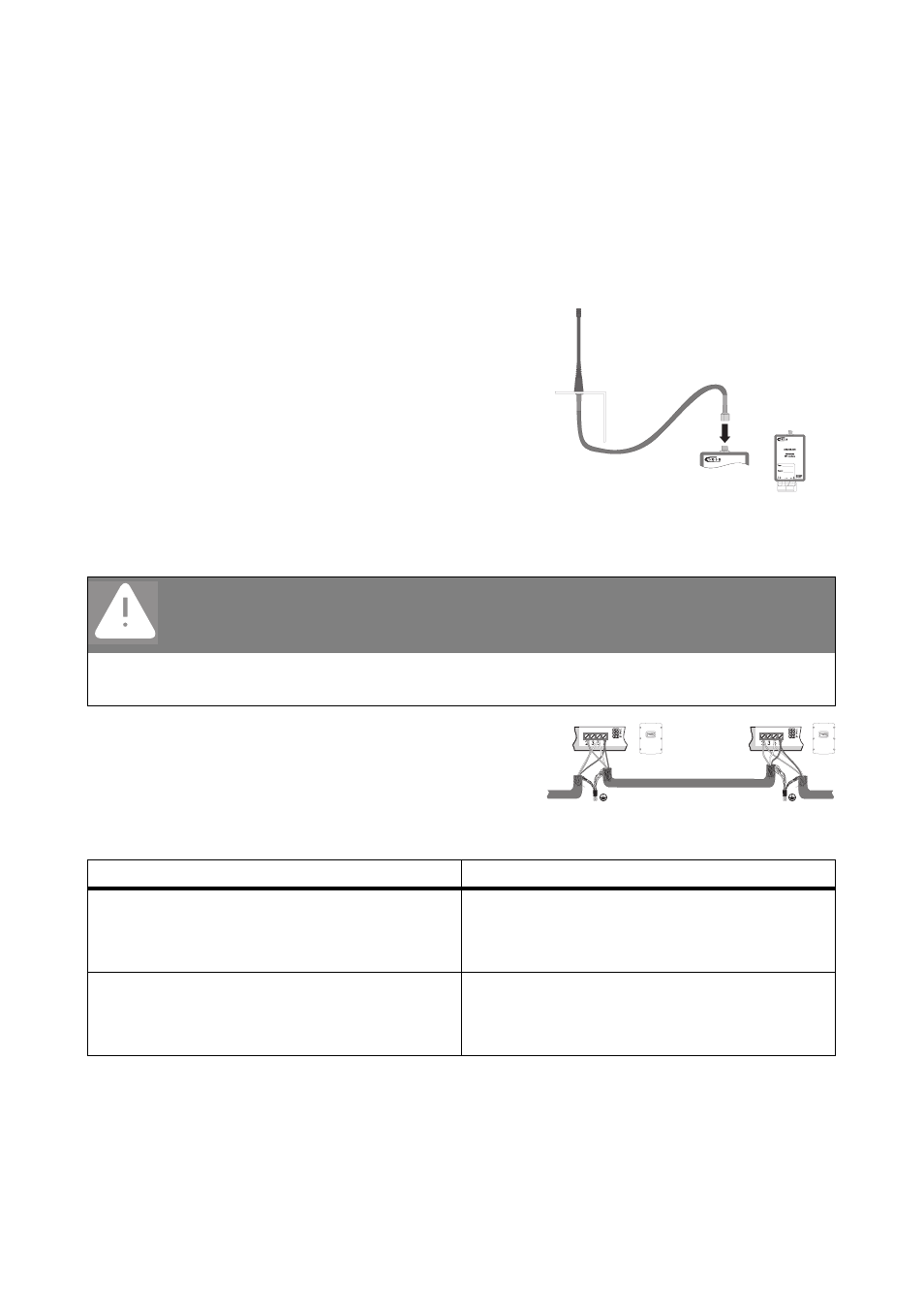

5.2 Raccordement du câble d'antenne avec le module radio
Vissez le câble d'antenne au module radio à la main.
L'installation de l'antenne est à présent terminée.
5.3 Câblage des onduleurs entre eux
1. Il convient de procéder au câblage des onduleurs en
fonction du modèle d'onduleur. Reportez-vous au
guide du Piggy-Back ou du module concerné pour
connaître le raccordement à utiliser.
2. Réalisez la terminaison au niveau de l'onduleur :
3. Fermez l'onduleur en suivant les indications données dans le guide de l'onduleur.
Le câblage des onduleurs entre eux est à présent terminé.
DANGER !
Danger de mort par choc électrique lors des travaux sur l'onduleur.
• Ouvrez l'onduleur en suivant les indications données dans le guide d'installation de
l'onduleur.
Si... Alors...
l'onduleur est au milieu du bus de
communication RS485 - Ne pas enficher de terminaison (cavalier A).
- N'enfichez pas les cavaliers pour la tension de
polarisation du signal (B et C).
l'onduleur est à l'extrémité du bus de
communication RS485 - Enfichez la terminaison (cavalier A).
- N'enfichez pas les cavaliers pour la tension de
polarisation du signal (B et C).
