SMA Solar Technology AG Montage
Instructions d’installation WirelessSet485-IFR091511 13
4.2 Instructions de montage
Montez et câblez tous les appareils du côté onduleurs d'abord, puis du côté appareils de
communication (cf. 3.1 « Utilisations possibles » (Page 8)). Des kits de montage appropriés sont
inclus dans le contenu de la livraison pour le montage correspondant.
Pour installer le côté onduleurs ou le côté appareils de communication, les étapes suivantes sont
requises :
• Montage de l'équerre d'antenne et de l'antenne ;
• Montage du module radio ;
• Montage du RS485-Power Injector ;
• Raccordement électrique des appareils, cf. chapitre 5 « Raccordement électrique » (Page 16).

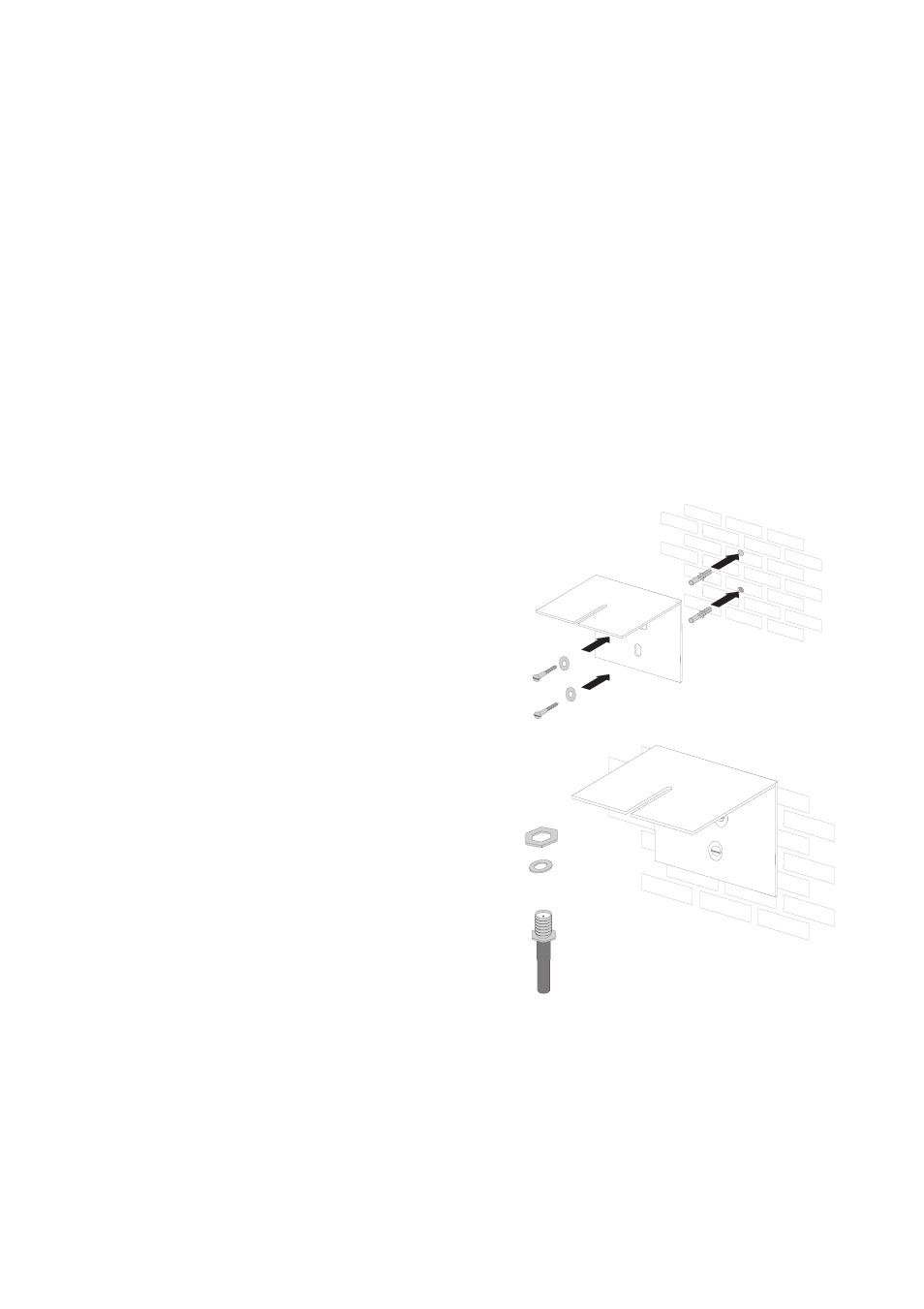

4.2.1 Montage de l'équerre d'antenne et de l'antenne
1. Maintenez l'équerre d'antenne verticalement
contre le mur et marquez deux trous de perçage.
2. Percez des trous (diamètre : 6 mm) aux
emplacements marqués et insérez des chevilles.
3. Vissez l'équerre d'antenne au mur avec 2 vis et 2
rondelles (cf. illustration A).
4. Fixez le câble d'antenne à l'équerre
(cf. illustration B).
A
B
