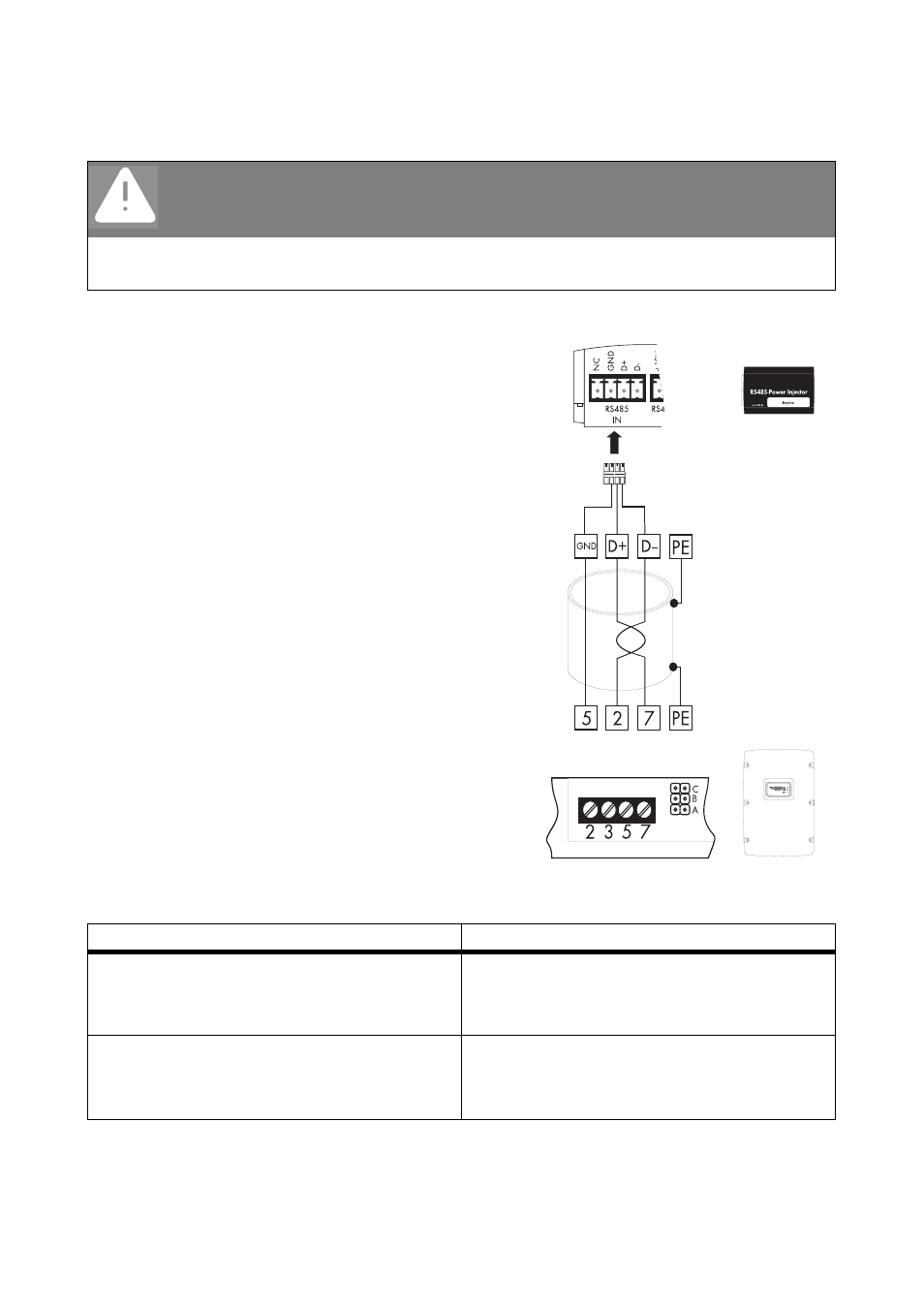

6. Raccordez trois conducteurs avec les bornes de
raccordement de l'onduleur (cf. A). Le raccordement
peut varier d'un module à l'autre ; reportez-vous au
guide du Piggy-Back ou du module concerné pour
plus d'informations.
7. Réalisez la terminaison au niveau de l'onduleur :
Le RS485-Power Injector est à présent raccordé avec l'onduleur.
DANGER !
Ouvrir l'onduleur peut entraîner la mort par choc électrique.
• Ouvrez l'onduleur en suivant les indications données dans le guide d'installation de
l'onduleur.
Si... Alors...
l'onduleur est au milieu du bus de communication
RS485 N'enfichez pas de terminaison (cavalier A).
- N'enfichez pas les cavaliers pour la tension de
polarisation du signal (B et C).
l'onduleur est à l'extrémité du bus de
communication RS485 - Enfichez la terminaison (cavalier A).
- N'enfichez pas les cavaliers pour la tension de
polarisation du signal (B et C).
A
