3 Description du produit SMA Solar Technology AG
12 SC-COM-BE-fr-20 Instructions d’emploi

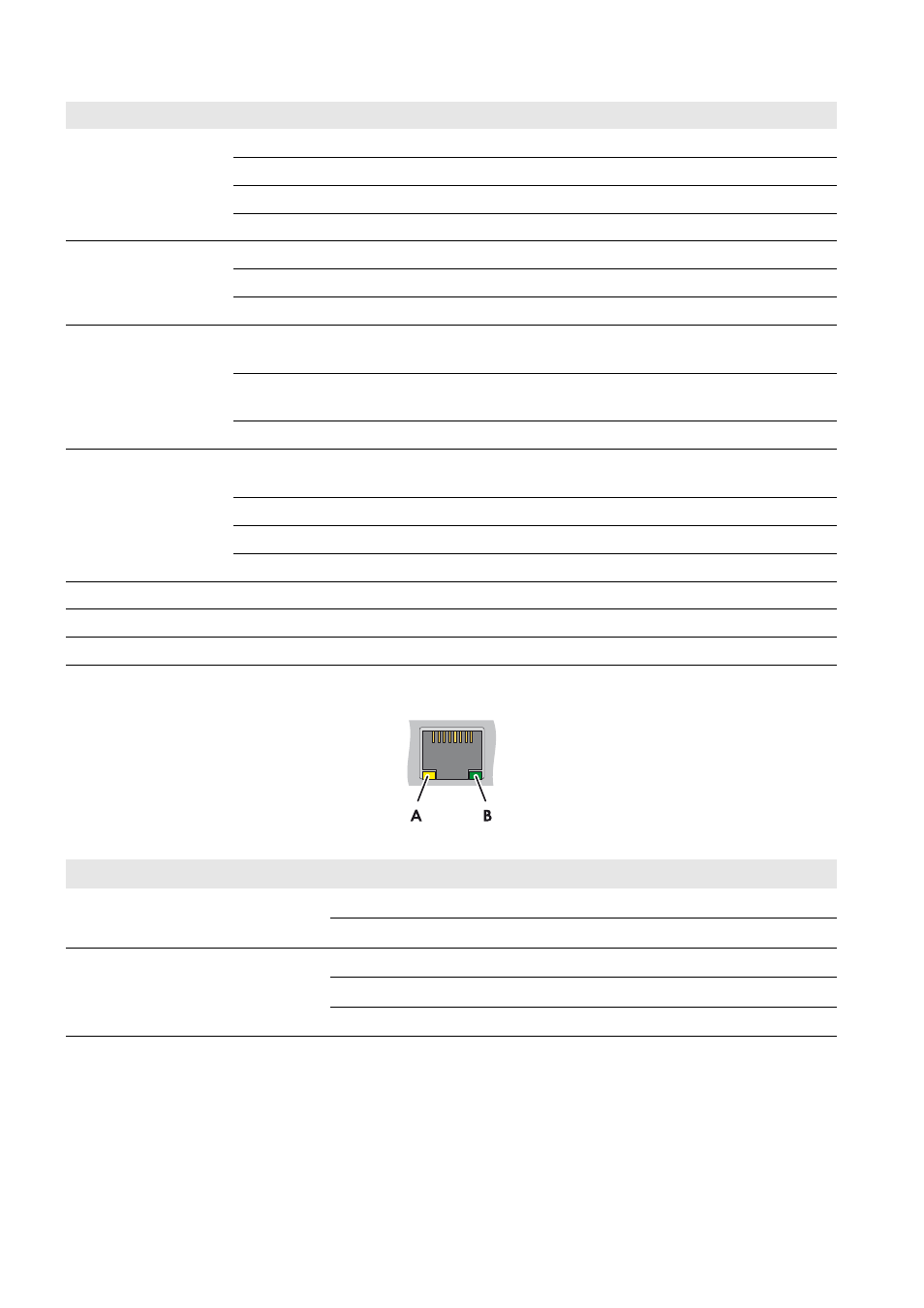

3.3.2 DEL sur la prise réseau
1. DEL sur la prise réseau
H2 clignote en vert Le SC-COM communique avec les appareils internes raccordés.
allumée en vert Une communication interne a eu lieu au cours des 5 dernières minutes.
allumée en rouge Une erreur est survenue au niveau de la communication interne.
éteinte
Aucune communication interne n’a eu lieu depuis plus de 5 minutes.
H3 clignote en rouge Le SC-COM démarre.
allumée en rouge Une erreur est survenue dans le SC-COM.
allumée en vert
Le SC-COM est opérationnel.
H4 allumée en vert Une carte mémoire interne est présente et moins de 92 % de sa capacité
de mémoire est utilisée.
allumée en rouge La carte mémoire interne est pleine, les données les plus anciennes sont
écrasées.
clignote en rouge 92 % de la capacité de la carte mémoire interne est utilisée.
H5 allumée en vert Une carte mémoire externe est présente et moins de 92 % de sa capacité
est utilisée.
allumée en rouge La carte mémoire externe est pleine.
clignote en rouge 92 % de la capacité de la carte mémoire externe est utilisée.
éteinte
Pas de carte mémoire externe présente
H6 ‒ libre
H7 ‒ libre
H8 clignote en vert L’application est en cours.
Position DEL Couleur État Explication
A Speed jaune allumée Débit de transfert de données de 100 Mbit
éteinte Débit de transfert de données de 10 Mbit
B Link / Activity vert allumée Connexion (Link) établie
clignotante Le SC-COM envoie ou reçoit des données (Activity).
éteinte
Aucune connexion établie
Désignation des DEL État Explication
