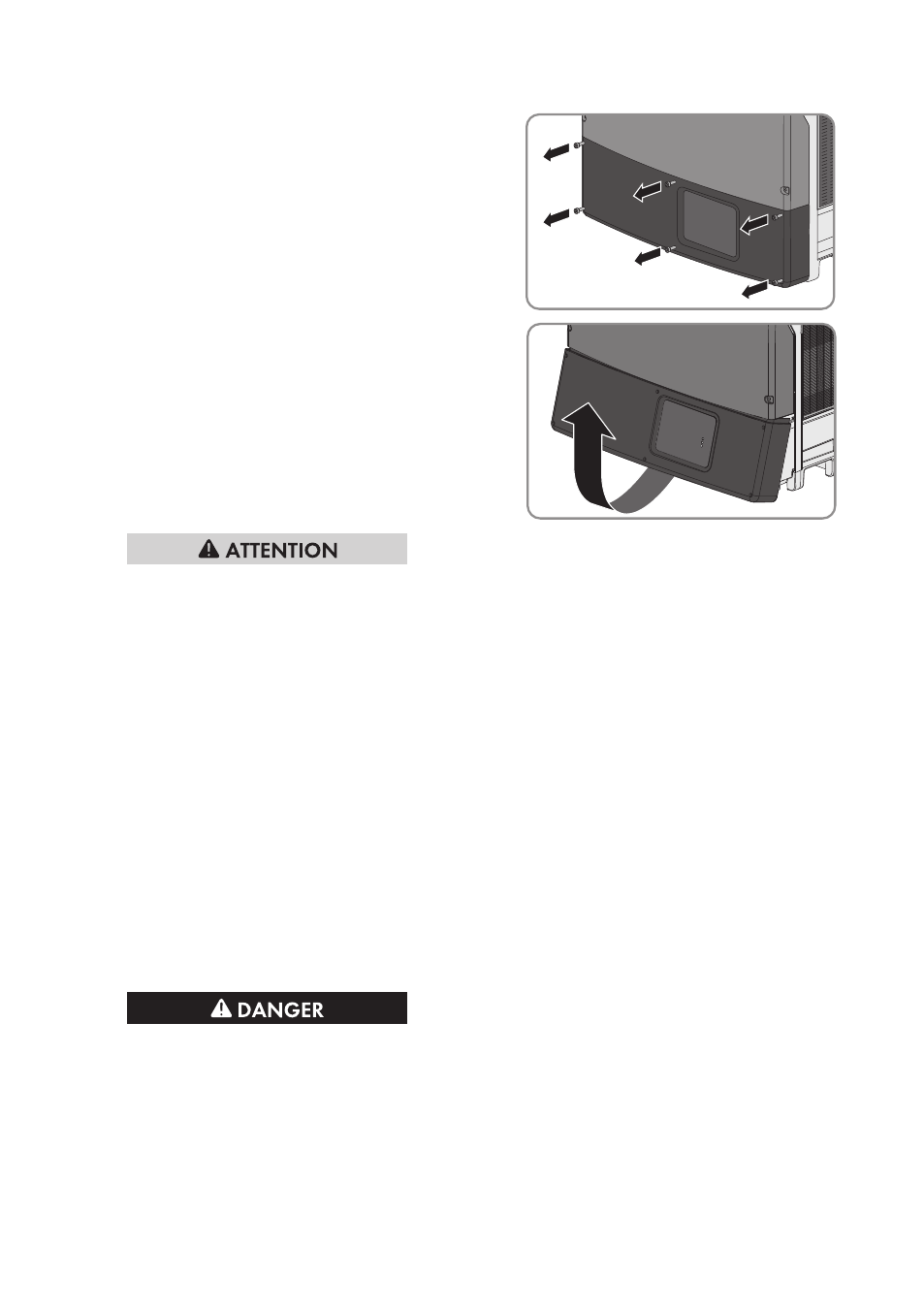

5. Dévissez les six vis du couvercle du boîtier
inférieur à l’aide d’une clé pour vis à six pans
creux (surplat de 3).
6. Soulevez le couvercle inférieur du boîtier vers le
haut et retirez-le.
7.
Risque de brûlure par contact au capot de protection DC
Au cours du fonctionnement, le capot de protection DC peut devenir brûlant.
• Ne touchez pas le capot de protection DC.
8. À l’aide d’un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors
tension entre L1 et N, L2 et N, et L3 et N. Pour ce faire, insérez la pointe de contrôle dans
l’ouverture ronde de la borne.
9. À l’aide d’un appareil de mesure approprié, vérifiez que la plaque à bornes AC est bien hors
tension entre L1 et PE, L2 et PE, et L3 et PE. Pour ce faire, insérez la pointe de contrôle dans
l’ouverture ronde de la borne.
10. Si le relais multifonction est utilisé, vérifiez l’absence de tension entre toutes les bornes du
relais multifonction et la borne PE de la plaque à bornes AC.
11. Assurez-vous de l’absence de courant au niveau de tous les câbles DC à l’aide d’une pince
ampèremétrique.
12. Déverrouillez et retirez tous les connecteurs DC. Insérez un tournevis à fente ou un pousse-
ressort coudé dans l’une des encoches latérales (largeur de lame : 3,5 mm) et retirez les
connecteurs DC en ligne droite. Ne tirez pas sur le câble.
13.
Danger de mort dû à de hautes tensions dans l’onduleur
Les condensateurs dans l’onduleur se déchargent en 20 minutes.
• Attendez 20 minutes avant d’ouvrir le couvercle supérieur du boîtier.
• N’ouvrez pas le capot de protection DC.
