12 Remise en service de l’onduleur
Si vous avez mis l’onduleur hors tension (par exemple pour procéder à des configurations) et que
vous souhaitez le remettre en service, effectuez les opérations décrites ci-dessous dans l’ordre
indiqué.
Conditions préalables :
☐ L’onduleur doit être correctement monté.
☐ Le disjoncteur miniature doit être correctement dimensionné.
Procédure :
1. Raccordez les connecteurs DC à l’onduleur.
☑ Les connecteurs DC s’enclenchent de façon audible.
2. Obturez toutes les entrées DC inutilisées avec les connecteurs DC et les bouchons
d’étanchéité.
3. Assurez-vous que tous les connecteurs DC sont bien enfichés.

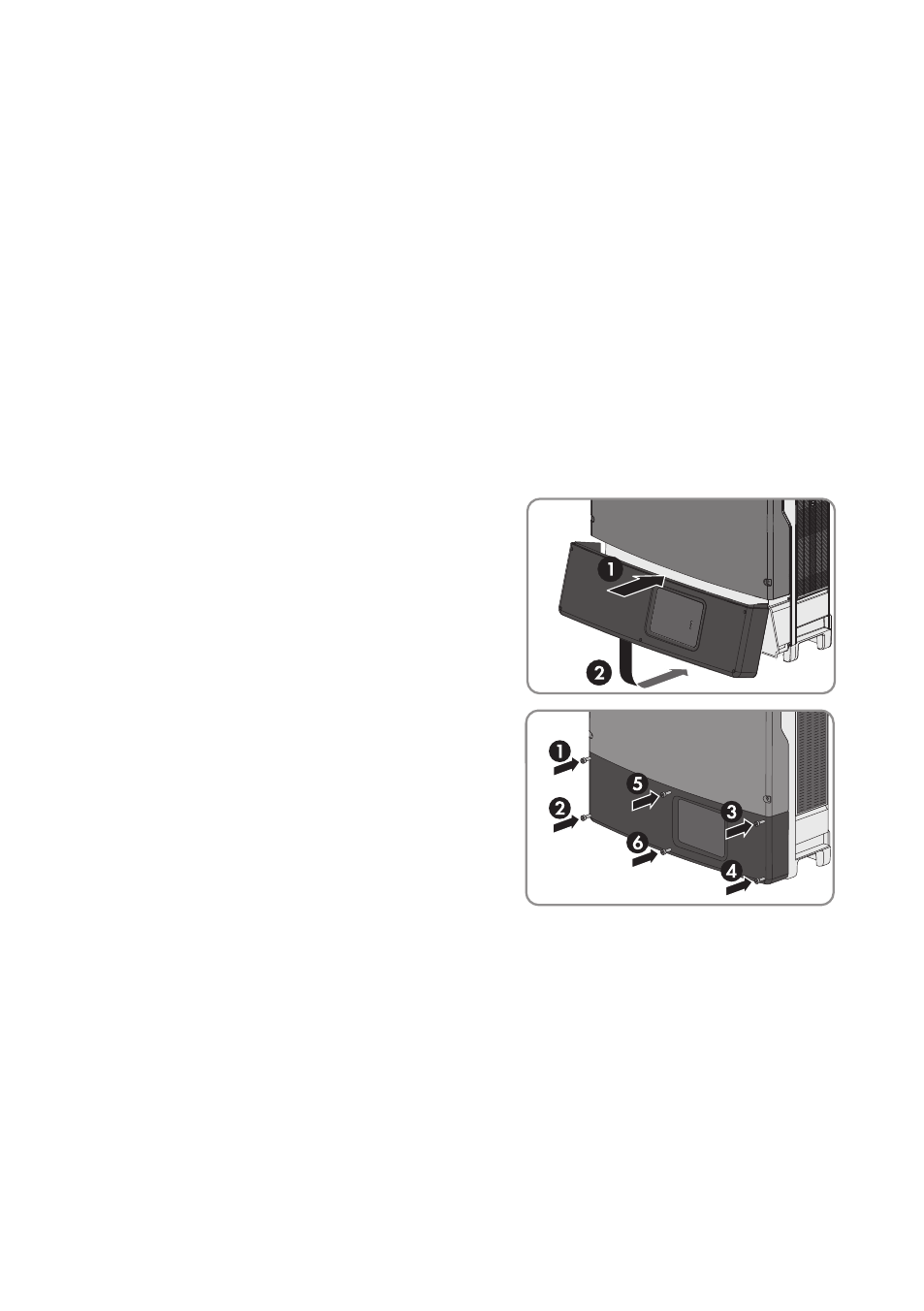

4. Insérez le couvercle inférieur du boîtier par le
haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.
5. Serrez les six vis à l’aide d’une clé pour vis à
six pans creux (surplat de 3) en respectant
l’ordre des étapes 1 à 6 (couple de serrage :
2,0 Nm ± 0,3 Nm). En respectant la séquence
d’actions, vous évitez que le couvercle du boîtier
soit monté de manière asymétrique et que le
boîtier présente des défauts d’étanchéité.
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis longue dans le
trou de vis central situé en bas et insérez les cinq
vis courtes dans les trous de vis restants.
6. Si l’ESS est présent, contrôlez l’état d’usure de l’ESS :
