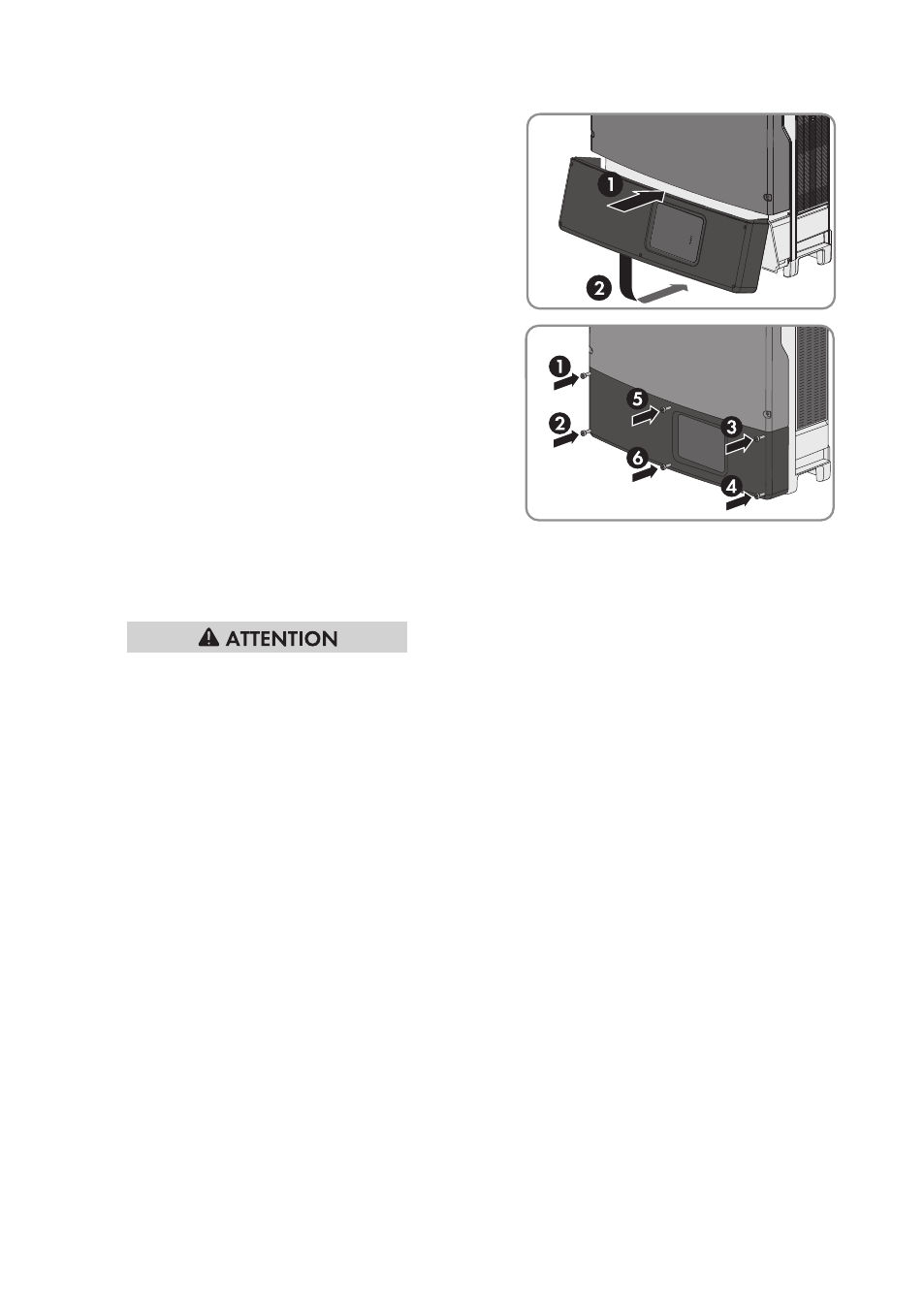

7. Insérez le couvercle inférieur du boîtier par le
haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.
8. Serrez les six vis à l’aide d’une clé pour vis à
six pans creux (surplat de 3) en respectant
l’ordre des étapes 1 à 6 (couple de serrage :
2,0 Nm ± 0,3 Nm). En respectant la séquence
d’actions, vous évitez que le couvercle du boîtier
soit monté de manière asymétrique et que le
boîtier présente des défauts d’étanchéité.
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis longue dans le
trou de vis central situé en bas et insérez les cinq
vis courtes dans les trous de vis restants.
9. Enfichez fermement l’ESS. L’ESS doit s’aligner exactement dans le prolongement du boîtier.
10.
Risque de brûlure au contact de composants chauds du boîtier
• Attendez 30 minutes jusqu’à ce que le boîtier ait refroidi.
11. Desserrez les deux vis à tête cylindrique M5x10 qui fixent l’onduleur à la paroi arrière à
l’aide d’une clé pour vis à six pans creux (surplat de 4).
12. Retirez l’onduleur de la paroi arrière en le soulevant vers le haut.
13. Si l’onduleur doit être stocké ou expédié dans un emballage, emballez l’onduleur et le cas
échéant l’ESS. Utilisez pour cela l’emballage d’origine ou un emballage adapté au poids et à
la taille de l’onduleur.
14. Si l’onduleur doit être éliminé, éliminez-le conformément aux prescriptions d’élimination en
vigueur pour les déchets d’équipements électriques et électroniques.
