9 Recherche d’erreurs SMA America, LLC
44 CU600-1000US-IA-fr-10 Instructions d’installation
9 Recherche d’erreurs
9.1 Signaux DEL
Les DEL font partie intégrante de la vérification de la polarité sur la Connection Unit 1000-US et
signalent si un string est correctement polarisé ou non.

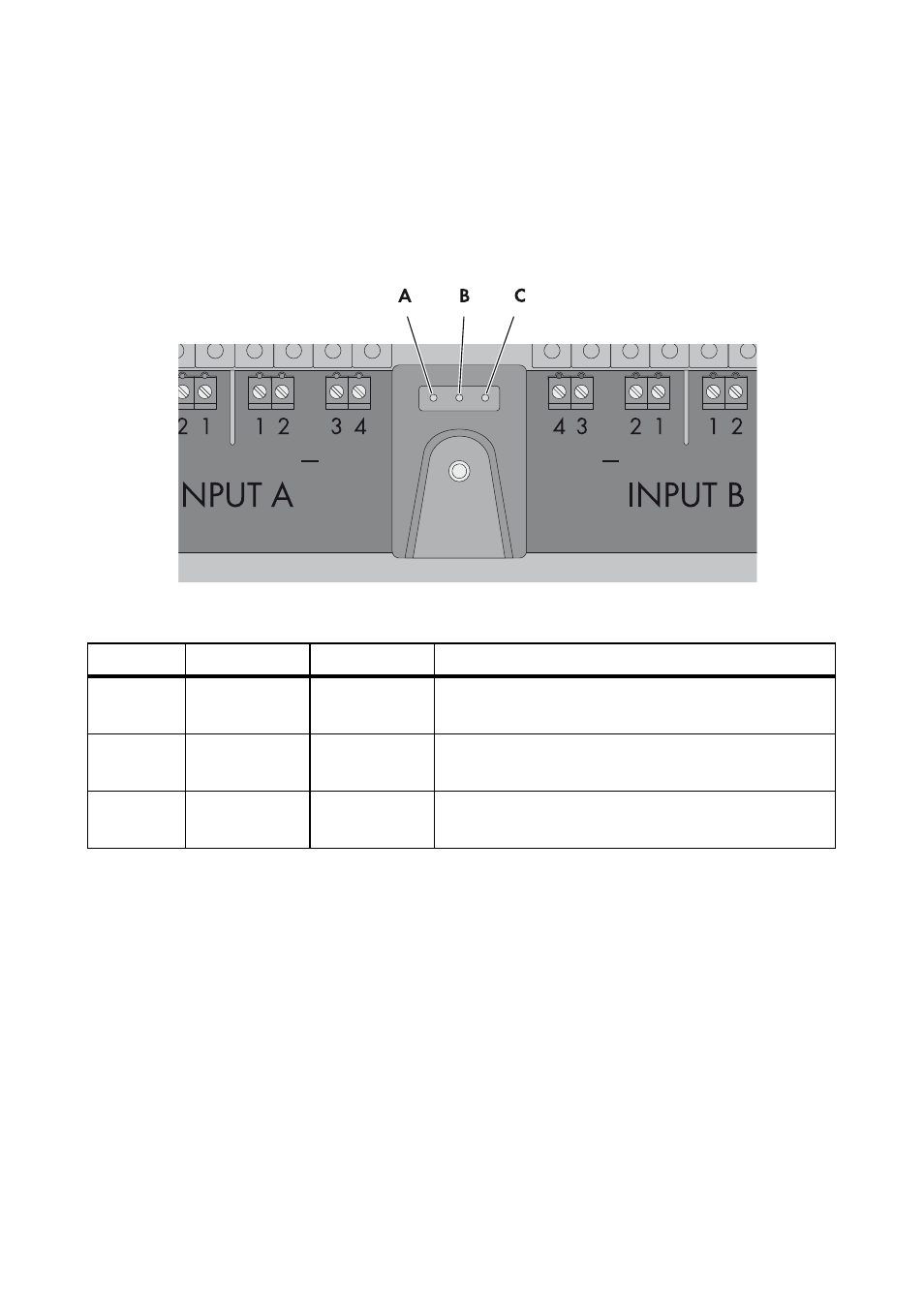

Figure 13 : Signaux DEL de la vérification de la polarité dans la SMA Connection Unit 1000-US
Position DEL État Explication
A DEL INPUT A allumée en
rouge
Raccordement mal polarisé du string sur INPUT A
B DEL du milieu allumée en
vert Le raccordement du string sur INPUT A et/ou
INPUT B est correctement polarisé
C DEL INPUT B allumée en
rouge
Raccordement mal polarisé du string sur INPUT B
