5 Montage SMA America, LLC
20 CU600-1000US-IA-fr-10 Instructions d’installation

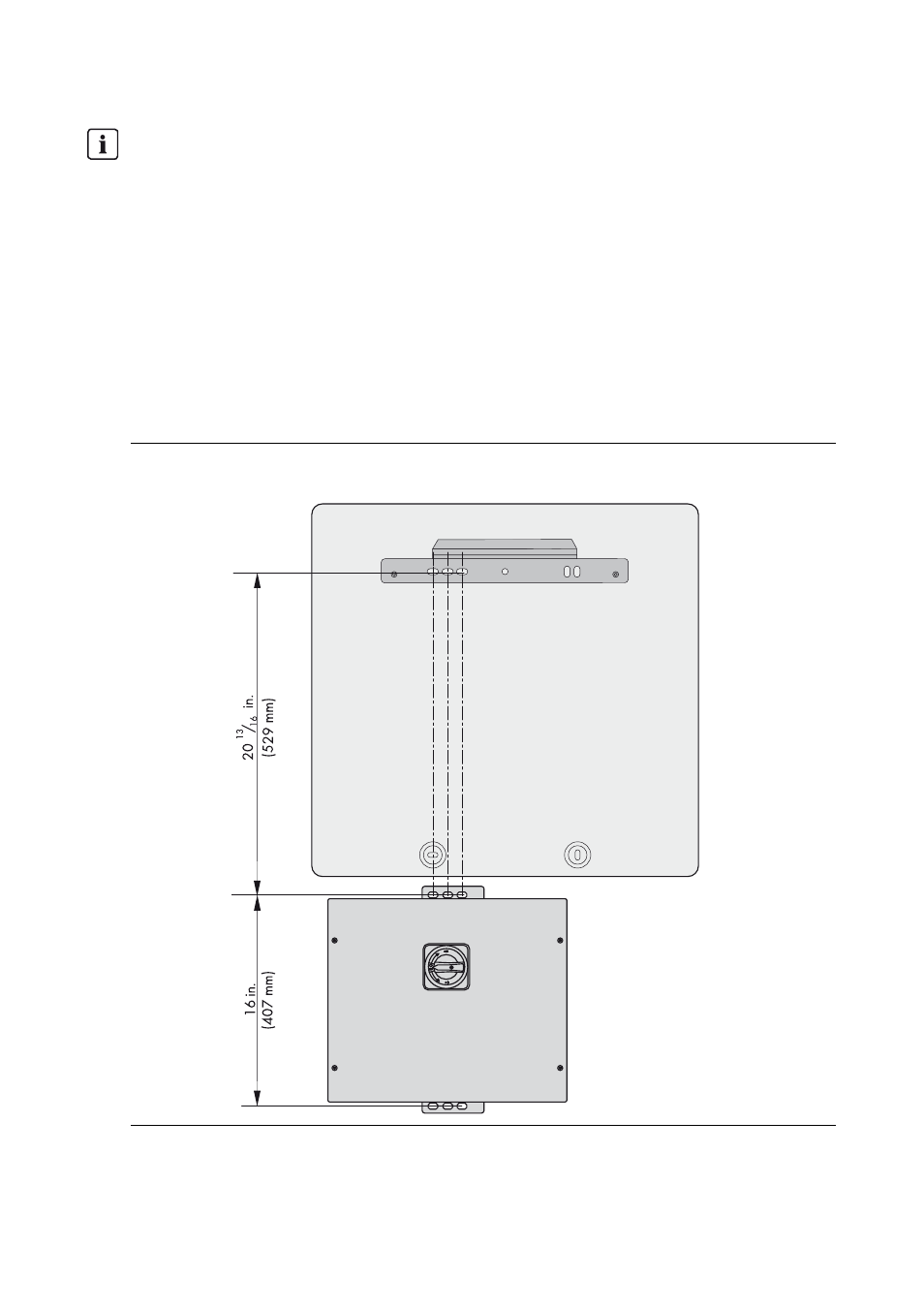

Consigne de montage de la Connection Unit sous un Sunny Tripower
• Vous pouvez monter la Connection Unit directement sous le Sunny Tripower. Il vous faut
pour ce faire disposer les ouvertures de sortie de la Connection Unit directement sous les
ouvertures de raccordement en courant continu du Sunny Tripower.
• Les trous oblongs dans les attaches de montage de la Connection Unit, ceux dans le
support mural du Sunny Tripower et les trous de perçage destinés à la sécurité
anti-décrochage dans la paroi arrière du Sunny Tripower doivent être alignés les uns par
rapport aux autres.
• Afin d’assurer le bon positionnement des conduits de câbles sur le Sunny Tripower et la
Connection Unit, le trou oblong gauche du support mural du Sunny Tripower et le trou
oblong gauche de la Connection Unit doivent affleurer l’un à l’autre.
Exemple :
