6 Raccordement électrique
SMA America, LLC
28
CU600-1000US-IA-fr-10
Instructions d’installation
6.2.2 Vue de l’intérieur de la Connection Unit 600-US

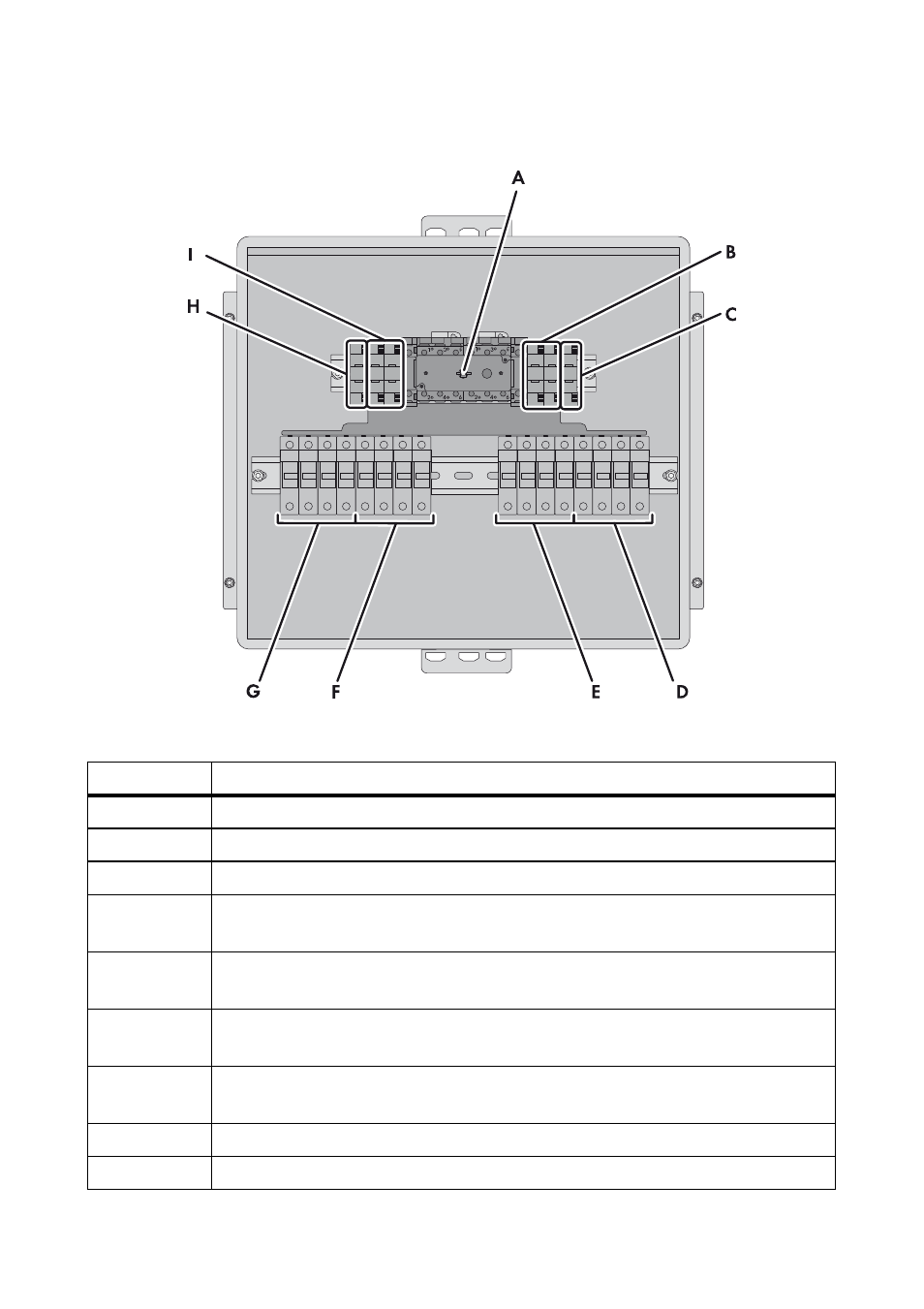

Figure 10 : Composants et zones de raccordement situés à l’intérieur de la Connection Unit 600-US
Position
Désignation
A
Axe de l’interrupteur-sectionneur DC
B
Bornes de raccordement du câble de sortie DC (INPUT B)
C
Borne de mise à la terre de l’équipement
D
Porte-fusible pour fusibles string et bornes pour le raccordement des câbles DC
négatifs du générateur photovoltaïque ( − ) (INPUT B)
E
Porte-fusible pour fusibles string et bornes pour le raccordement des câbles DC
positifs du générateur photovoltaïque (+) (INPUT B)
F
Porte-fusible pour fusibles string et bornes pour le raccordement des câbles DC
négatifs du générateur photovoltaïque ( − ) (INPUT A)
G
Porte-fusible pour fusibles string et bornes pour le raccordement des câbles DC
positifs du générateur photovoltaïque (+) (INPUT A)
H
Borne de mise à la terre de l’équipement
I
Bornes de raccordement des câbles de sortie DC (INPUT A)
