6.2.3 Vue de l’intérieur de la Connection Unit 1000-US

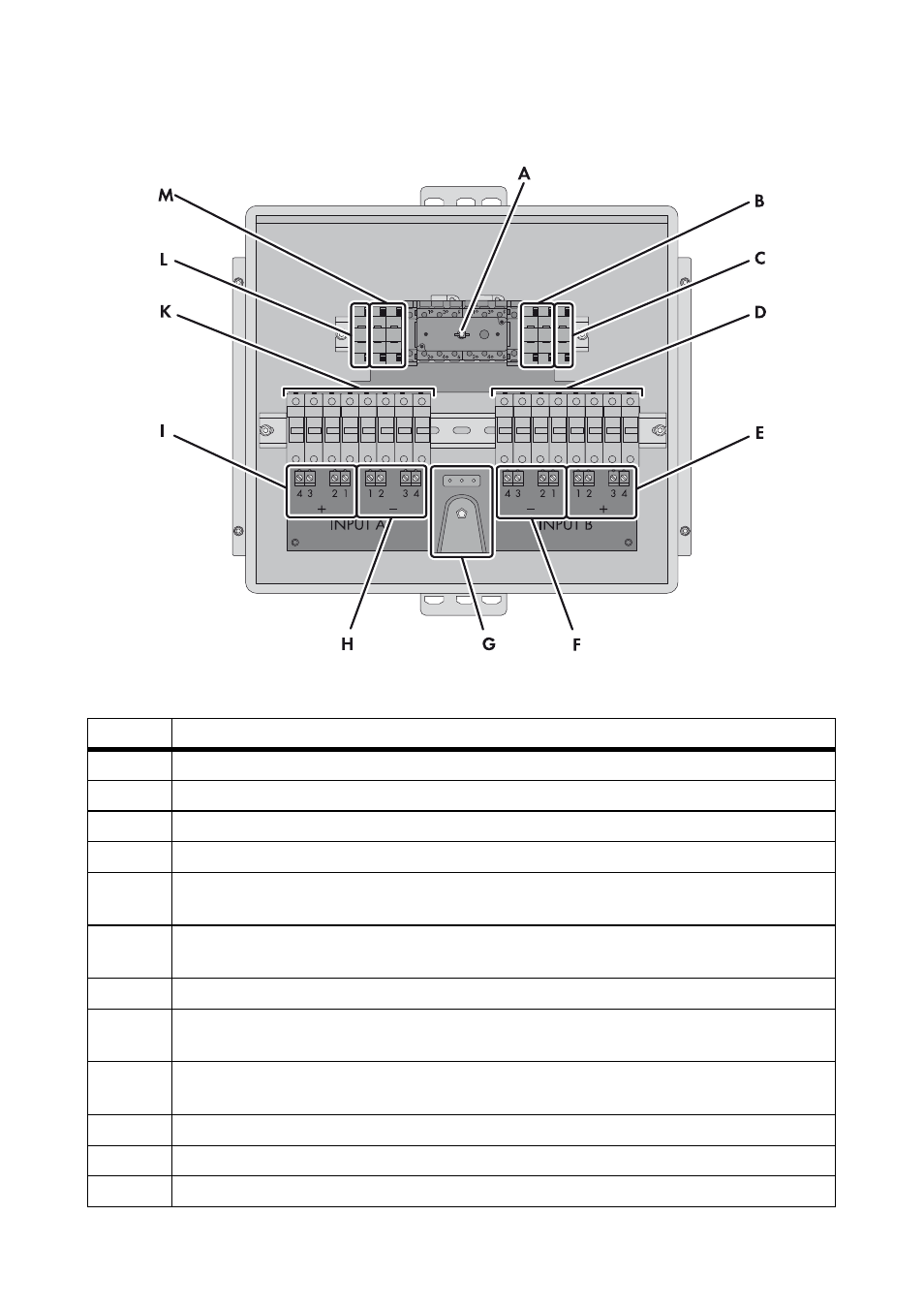

Figure 11 : Composants et zones de raccordement situés à l’intérieur de la Connection Unit 1000-US
Position Désignation
A
Axe de l’interrupteur-sectionneur DC
B
Bornes de raccordement du câble de sortie DC (INPUT B)
C
Borne de mise à la terre de l’équipement
D
Porte-fusibles pour fusibles string (INPUT B)
E
Bornes pour le raccordement des câbles DC positifs du générateur photovoltaïque (+)
(INPUT B)
F
Bornes pour le raccordement des câbles DC négatifs du générateur photovoltaïque ( − )
(INPUT B)
G
Vérification de la polarité
H
Bornes pour le raccordement des câbles DC négatifs du générateur photovoltaïque ( − )
(INPUT A)
I
Bornes pour le raccordement des câbles DC positifs du générateur photovoltaïque (+)
(INPUT A)
K
Porte-fusibles pour fusibles string (INPUT A)
L
Borne de mise à la terre de l’équipement
M
Bornes de raccordement des câbles de sortie DC (INPUT A)
