HEIDENHAIN TNC 640 183
6.3 Appr
oc
he et sor
tie du cont
our
Point final
Conditions requises pour le choix du point final:
„ aucun risque de collision
„ le point doit être proche du dernier point du contour
„ Pour éviter d'endommager le contour: pour l'usinage du dernier
élément de contour, le point final optimal doit être situé dans le
prolongement de la trajectoire.
Exemple

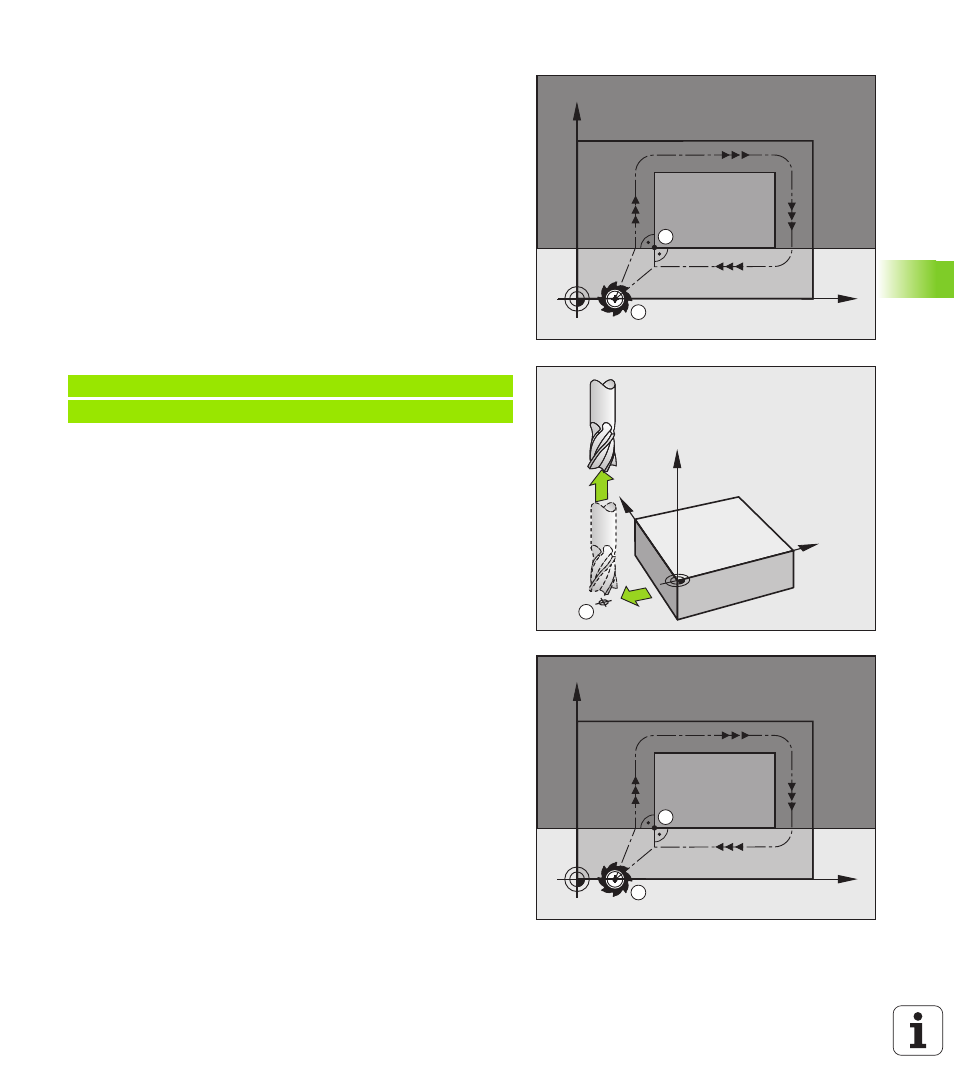

Figure en haut à droite: si vous définissez le point final dans la zone
gris foncé, le contour sera endommagé lors de l'approche du point
final.
Dégager l'outil au point final dans l'axe de broche:
Pour quitter le point final, programmez séparément l'axe de broche.
voir figure de droite, au centre.
Exemple de séquences CN
Point initial et point final identiques
Si le point initial et le point final sont identiques, ne programmez pas
de correction de rayon.
Eviter tout dommage au contour: pour l'usinage du premier et du
dernier élément du contour, le point initial optimal doit être situé entre
les prolongements des trajectoires d'outil.
Exemple
Figure en haut à droite: si vous définissez le point final dans la zone
hachurée, le contour sera endommagé lors de l'approche du premier
point du contour.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
