Correction du rayon d'outil
Dans un programme, une séquence de déplacement contient:
„ G41 ou G42 pour une correction de rayon
„ G40 , si aucune correction de rayon ne doit être appliquée
La correction de rayon est appliquée dès qu’un outil est appelé et
déplacé dans une séquence linéaire dans le plan d’usinage avec G41
ou G42.
Pour la correction de rayon, la TNC tient compte des valeurs Delta
contenues à la fois dans la séquence T et dans le tableau d'outils:
Valeur de correction = R + DR
TOOL CALL
+ DR
TAB
avec

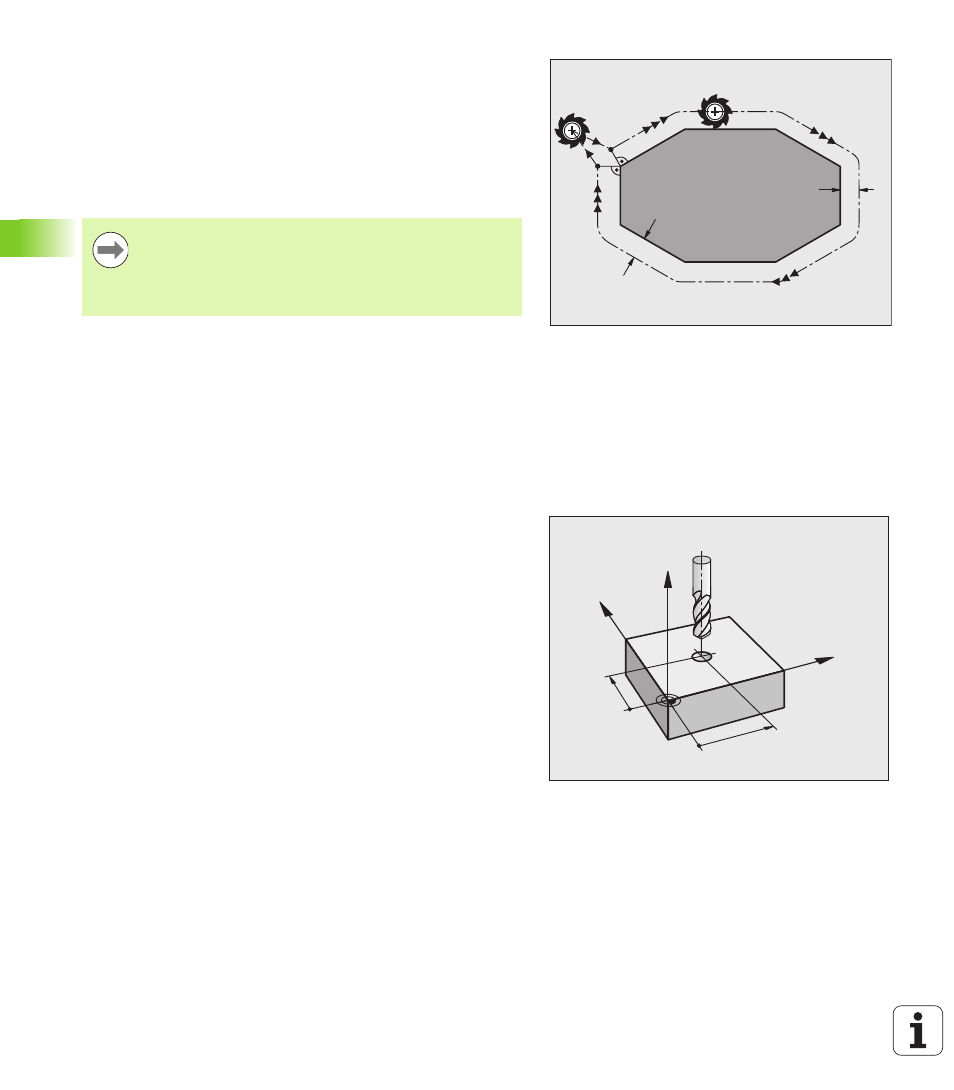

Contournages sans correction de rayon: G40
Dans le plan d'usinage, le centre d'outil suit le contour programmé ou
se positionne aux coordonnées programmées.
Application: perçage, prépositionnement.
R
R
G40
G41
La TNC annule la correction de rayon dans le cas où vous:
„ programmez une séquence linéaire avec G40
„ programmez un PGM CALL
„ sélectionnez un nouveau programme avec PGM MGT
R : Rayon d'outil R de la séquence G99 ou du tableau
d'outils
DR
TOOL CALL
: Surépaisseur DR pour rayon dans séquence T
DR
TAB:
Surépaisseur DR pour rayon du tableau d'outils
