HEIDENHAIN TNC 620 59
2.2 Ecr
a
n et panneau de commande

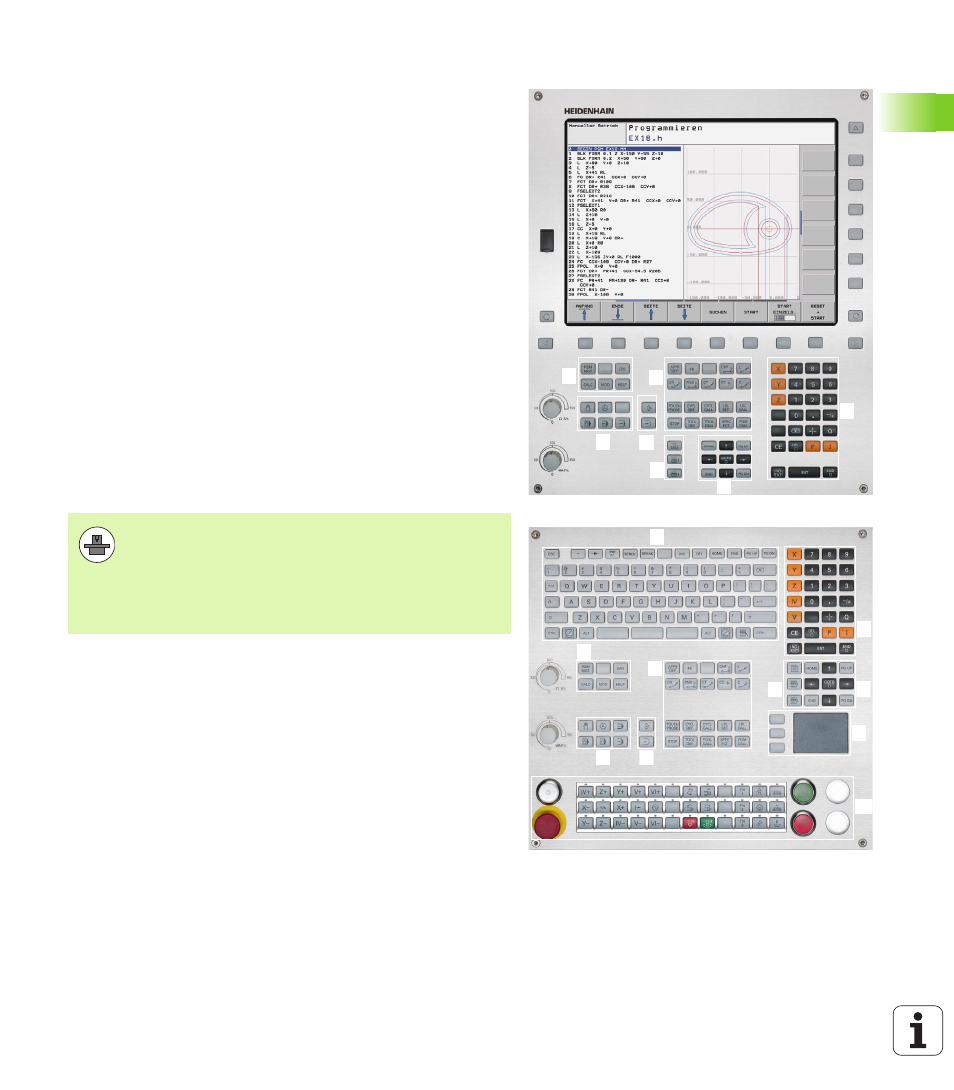

Panneau de commande
Dans la version compacte, la TNC 620 est équipée d'un panneau de
commande intégrée. En alternative, la TNC 620 existe également avec
éléments séparés : écran et panneau de commande avec clavier
alpha.
Eléments du panneau de commande :
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2 3
1 4
6
7 7
1
5
2 3
1 4
6
7 7
1
5
8
9
10
1 „ Gestion de fichiers
„ Calculatrice
„ Fonction MOD
„ Fonction HELP
2 Modes Programmation
3 Modes Machine
4 Ouverture des dialogues de programmation
5 Touches fléchées et instruction de saut GOTO
6 Pavé numérique et sélection des axes
7 Touches de navigation
8 Clavier alpha pour l'introduction de textes, noms de fichiers et
programmation DIN/ISO.
9 Pavé tactile
10 Panneau de commande machine (voir manuel de la machine)
Certains constructeurs n'utilisent pas le panneau de
commande standard de HEIDENHAIN. Dans ce cas,
reportez-vous au manuel de la machine.
Les touches externes – touche MARCHE CN ou ARRET
CN, par exemple – sont décrites dans le manuel de votre
machine.
