184 Programmation : programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

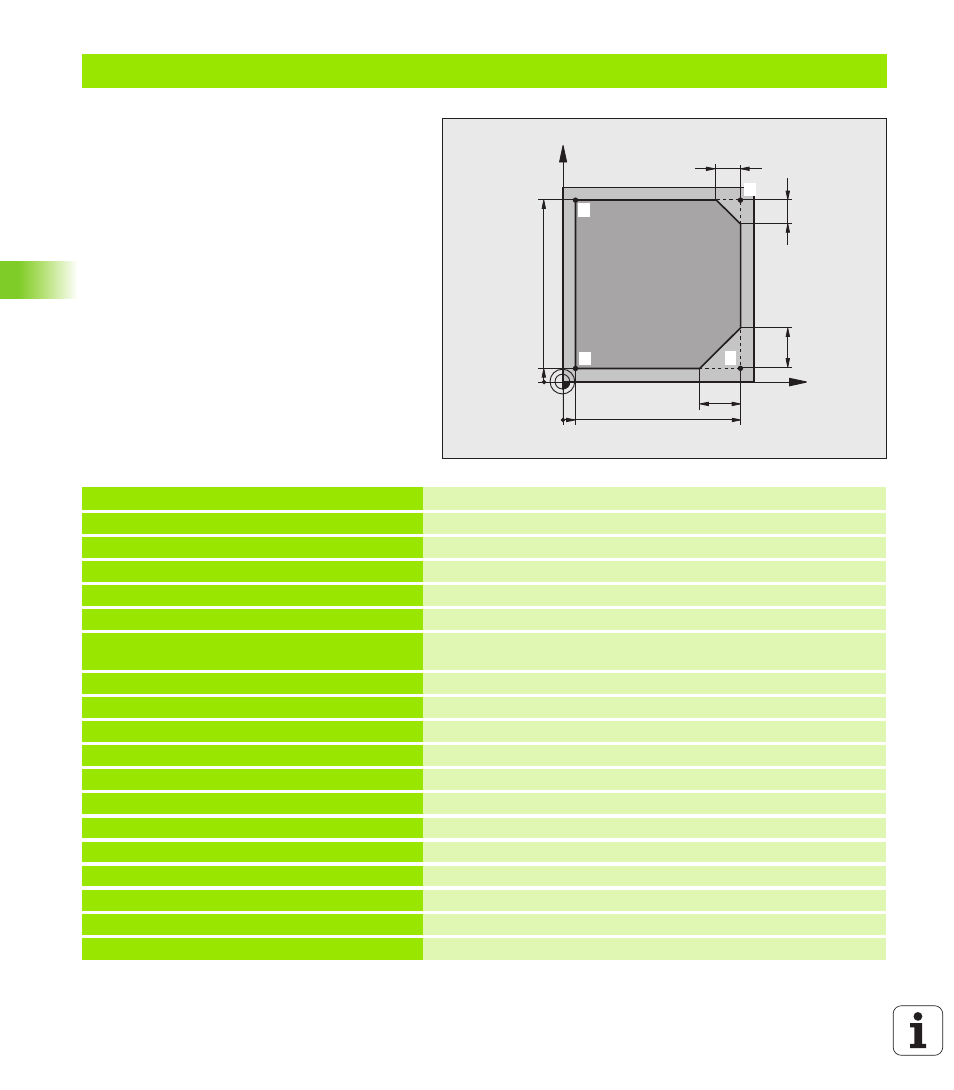

Exemple : déplacement linéaire et chanfrein en coordonnées cartésiennes
%LINÉAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute pour simulation graphique de l’usinage
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 * Appel d’outil avec axe de broche et vitesse de rotation broche
N40 G00 G40 G90 Z+250 * Dégager l’outil dans l’axe de broche en avance rapide
N50 X-10 Y-10 * Prépositionner l’outil
N60 G01 Z-5 F1000 M3 * Déplacement à la profondeur d’usinage avec l'avance
F = 1000 mm/min.
N70 G01 G41 X+5 Y+5 F300 * Aborder le contour au point 1, activer correction de rayon G41
N80 G26 R5 F150 * Approche tangentielle
N90 Y+95 * Positionnement au point 2
N100 X+95 * Point 3 : première droite du coin 3
N110 G24 R10 * Programmer un chanfrein de longueur 10 mm
N120 Y+5 * Point 4 : deuxième droite du coin 3, première droite du coin 4
N130 G24 R20 * Programmer un chanfrein de longueur 20 mm
N140 X+5 * Accoster le dernier point 1 du contour, deuxième droite du coin 4
N150 G27 R5 F500 * Sortie tangentielle
N160 G40 X-20 Y-20 F1000 * Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
N170 G00 Z+250 M2 * Dégager l'outil, fin du programme
N99999999 %LINÉAIRE G71 *
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
