46 Utiliser les cycles d'usinage
2.2 Définition de motifs a
v
e
c P
A
T
TERN DEF

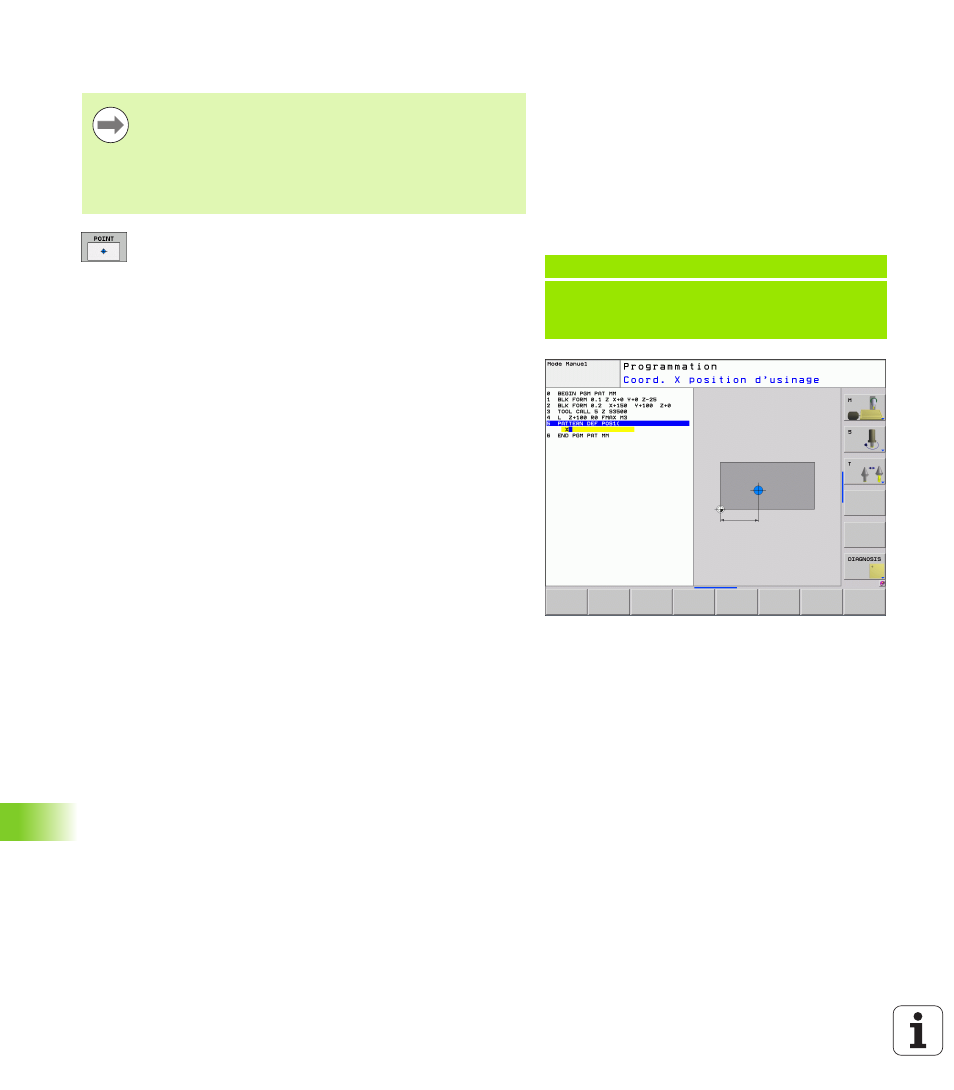

Définir des positions d'usinage
U Coord. X position d'usinage (en absolu): Introduire
la coordonnée X
U Coord. Y position d'usinage (en absolu): Introduire
la coordonnée Y
U Coordonnée surface pièce (en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Vous pouvez introduire jusqu'à 9 positions d'usinage;
valider avec la touche ENT chaque position introduite.
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
