402 Cycles palpeurs: Contrôle automatique des pièces

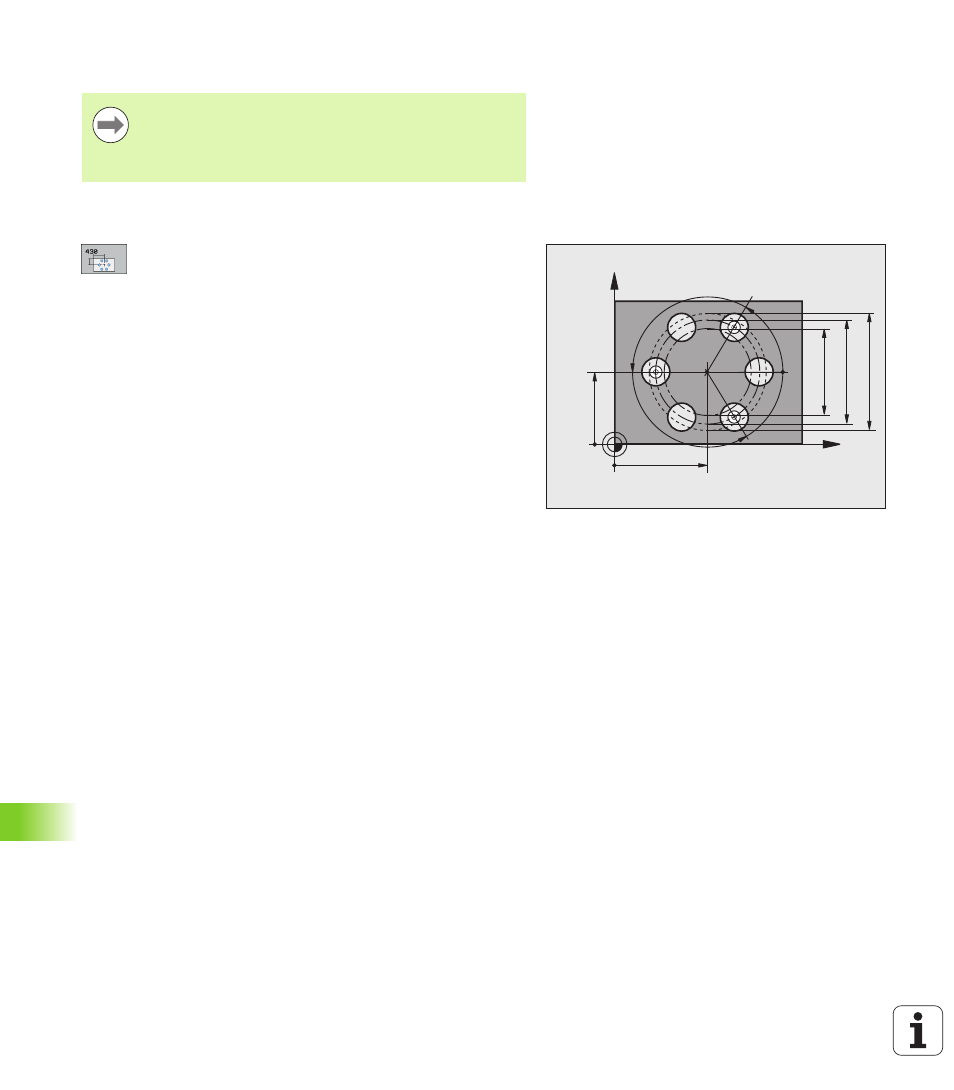

16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
Attention lors de la programmation:
Paramètres du cycle
U Centre 1er axe Q273 (en absolu): Centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Centre 2ème axe Q274 (en absolu): Centre du cercle
de trous (valeur nominale) dans l'axe auxiliaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre nominal Q262: Introduire le diamètre du
cercle de trous. Plage d'introduction 0 à 99999,9999
U Angle 1er trou Q291 (en absolu): Angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 2ème trou Q292 (en absolu): Angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
U Angle 3ème trou Q293 (en absolu): Angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage. Plage d'introduction -360,0000 à
360,0000
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Le cycle 430 n'assume que la surveillance de rupture, pas
la correction automatique d'outil.
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
