490 Mode manuel et réglages
14.2
Déplacement
des
ax
es
de
la
mac
h
ine
Ecran d'affichage

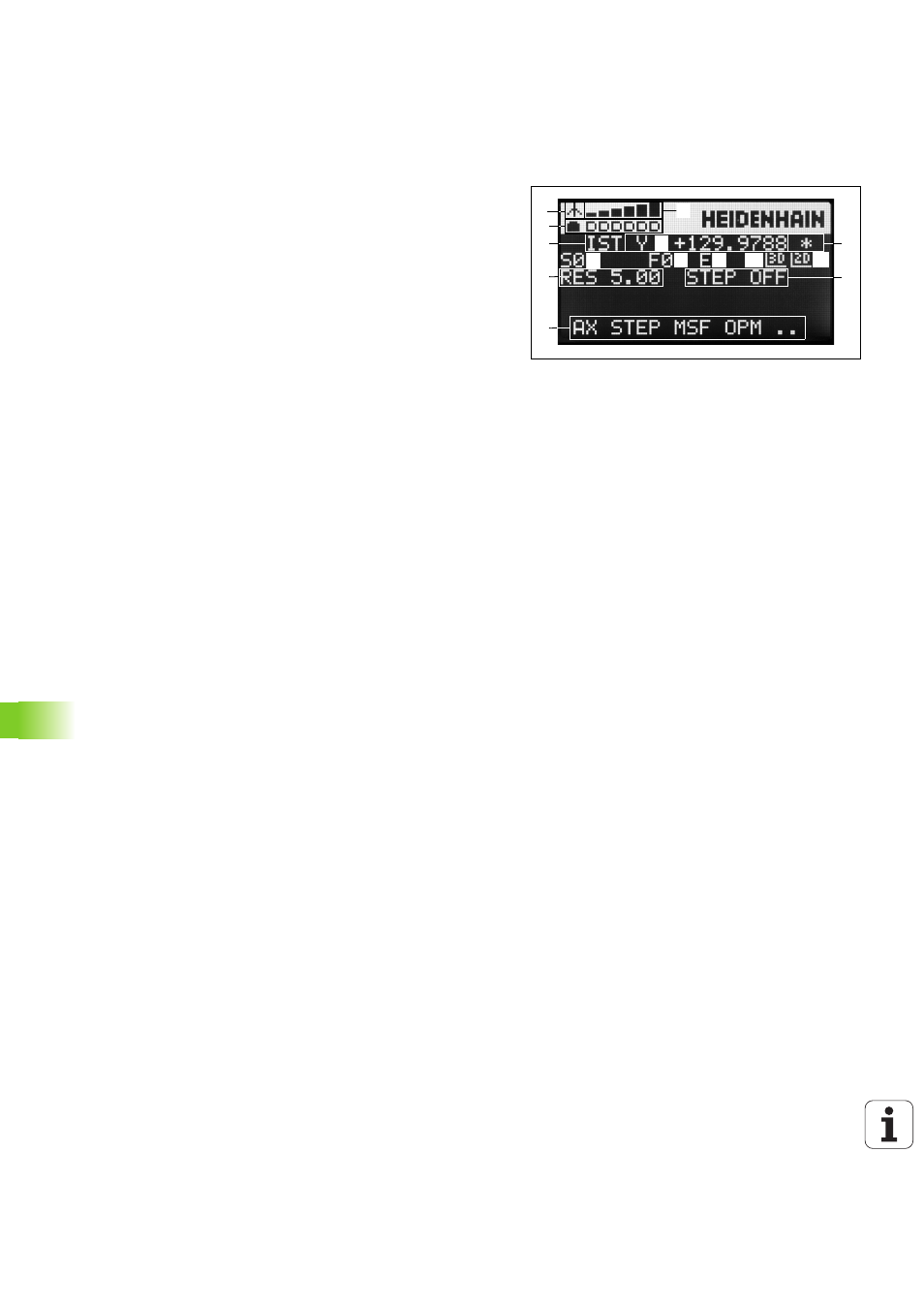

L'écran d'affichage (voir figure) possède une ligne d'entête et 6 lignes
d'état, dans lesquels sont affichées les informations suivantes :
1
3
12
28
4
57
6
99 2 11 10 10
2
5
13
14
1 Uniquement avec la manivelle radio HR 550 FS:
Affichage indiquant si la manivelle est dans la station d'accueil ou
si le mode radio est actif
2 Uniquement avec la manivelle radio HR 550 FS:
Affichage de l'intensité du champ, 6 barres = champ maximum
3 Uniquement avec la manivelle radio HR 550 FS:
Etat de charge de la pile, 6 barres = état de charge maximum.
Pendant la charge, une barre se déplace de gauche à droite
4 EFF : mode d'affichage de position
5 Y+129.9788 : Position de l'axe sélectionné
6 * : STIB (commande en service) ; le programme est en cours
d'exécution ou un axe est en cours de déplacement
7
S0 : Vitesse de broche courante
8 F0 : Avance actuelle de déplacement de l'axe sélectionné
9 E : Une erreur s'est produite
10 3D : La fonction Inclinaison du plan d'usinage est active
11
2D : La fonction Rotation de base est active
12 RES 5.0 : Résolution courante de la manivelle. Course en mm/tour
(°/tour avec les axes rotatifs) parcourue par l'axe sélectionné pour
un tour de manivelle
13 STEP ON ou OFF: Positionnement pas à pas actif ou inactif. Lorsque
la fonction est active, la TNC affiche également l'incrément
courant de déplacement
14 Barre de softkeys : sélection de diverses fonctions, description
dans les paragraphes suivants
