248 Programmation : importation de données d'un fichier DXF
7.
1
Tr
ait
ement
des
fic
h
iers
DXF
(option
de
logiciel)
Configurations par défaut

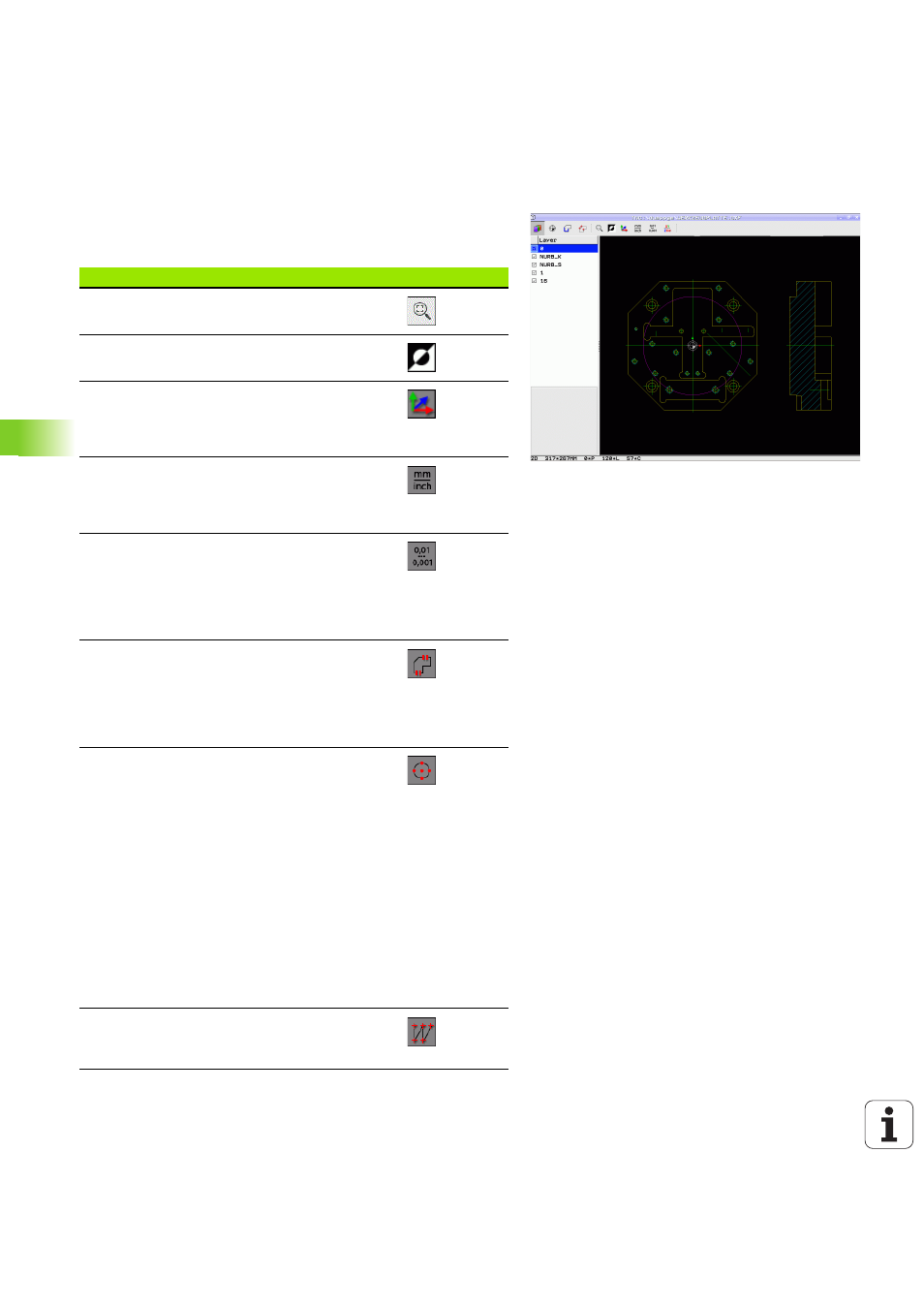

Vous sélectionnez les configurations par défaut suivantes avec les
icônes de ligne d'en-tête. La TNC n'affiche certaines icônes que dans
certains modes.
Configuration Icône
Sélection du Zoom pour un affichage maximum
Commutation des couleurs (changer la couleur
de fond)
Commuter entre les modes 2D et 3D. Avec le
mode 3D actif, vous pouvez tourner et basculer
l'affichage en maintenant appuyé le bouton
droite de la souris.
Configurer l'unité de mesure du fichier DXF, mm
ou pouces. La TNC délivre également le
programme de contour avec cette unité de
mesure
Régler la résolution : la résolution définit le
nombre de chiffres après la virgule que la TNC
doit utiliser pour générer le programme de
contour. Par défaut : 4 chiffres après la virgule
(correspond à une résolution de 0,1 µm avec
unité de mesure en MM active)
Régler la tolérance : la tolérance définit la
distance entre deux éléments de contour voisins.
Cette tolérance vous permet de compenser des
imprécisions générées lors de la création du
dessin. La configuration par défaut dépend de la
taille du fichier DXF
Mode de validation des points pour les cercles et
arcs de cercle : lors de la sélection des positions
d'usinage, ce mode définit si la TNC doit valider
le centre du cercle directement en cliquant avec
la souris (OFF) ou bien si elle doit d'abord afficher
d'autres points du cercle.
 OFF
Ne pas afficher de points supplémentaires
du cercle, reprendre directement le centre
de cercle dès que vous avez cliqué sur le
cercle ou l'arc de cercle concerné
 ON
Afficher des points supplémentaires du
cercle, reprendre le point du cercle de votre
choix en cliquant à nouveau sur le point.
Mode de validation des points : définir si la TNC
doit ou non afficher la course de l'outil lorsque
vous sélectionnez les positions d'usinage.
