2.2 Ecr
a
n et panneau de commande
Panneau de commande

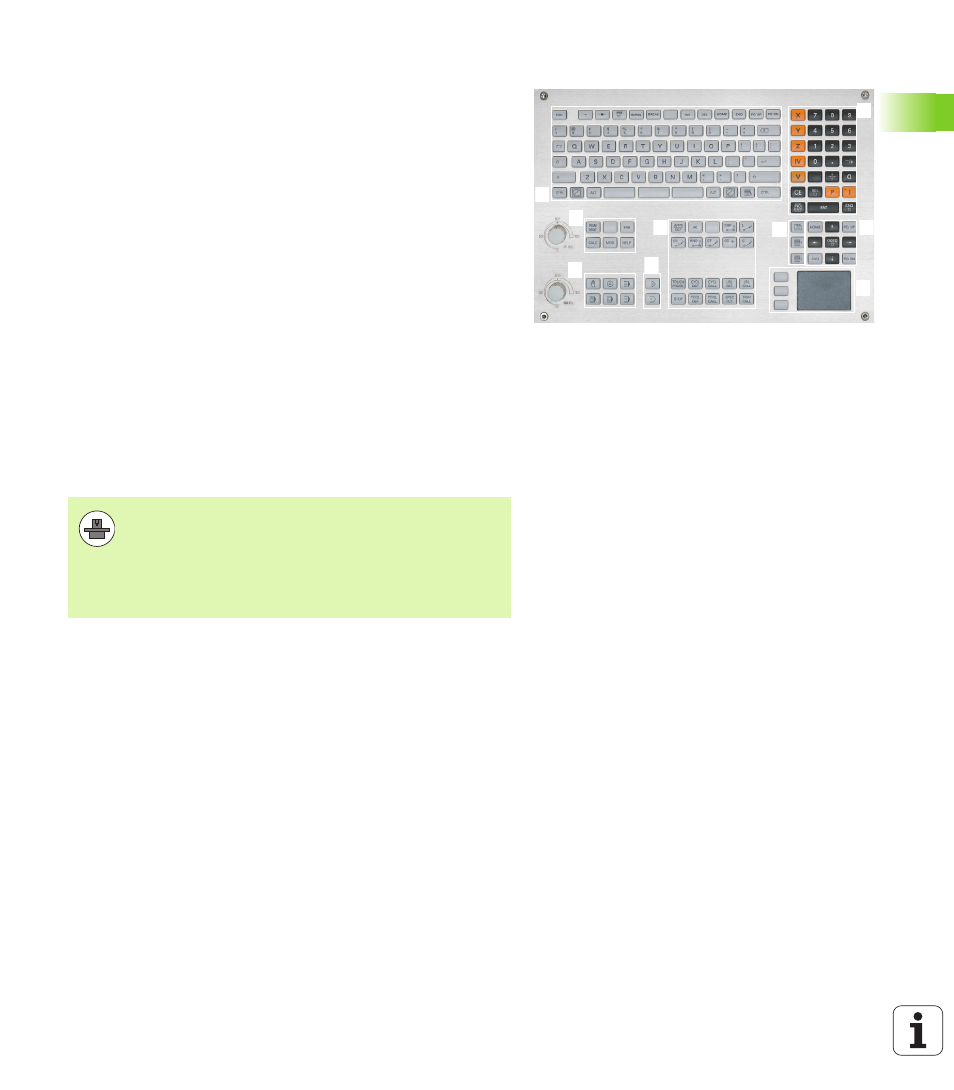

La TNC est fournie avec différents panneaux de commande. La figure
montre les éléments du panneau de commande TE 730:
Les fonctions des différentes touches sont résumées au verso de la
première page.
1 2
3
5
1 4
6
7 7
1
7 9
8
1 Clavier alpha pour l'introduction de textes, noms de fichiers et
programmation DIN/ISO.
Version bi-processeur: touches supplémentaires pour l'utilisation
de Windows
2  Gestionnaire de fichiers
 Calculatrice
 Fonction MOD
 Fonction HELP
3 Modes Programmation
4 Modes Machine
5 Ouverture des dialogues de programmation
6 Touches de navigation et instruction de saut GOTO
7 Pavé numérique et sélection des axes
8 Pavé tactile
9 Touches de navigation smarT.NC
10 Prise USB
Certains constructeurs n'utilisent pas le panneau de
commande standard de HEIDENHAIN. Dans ce cas,
reportez-vous au manuel de la machine.
Les touches externes – touche START CN ou STOP CN,
par exemple – sont également décrites dans le manuel de
la machine.
