HEIDENHAIN iTNC 530 (340 49x-06) Pilot - Manuel (Page 49)

49
Définir les opér
a
tions d
'usinag
e Données globales
Les données globales sont réparties en six groupes:
„ Données globales valables d'une manière générale
„ Données globales valables uniquement pour les opérations de perçage
„ Données globales définissant le comportement de positionnement
„ Données globales valables uniquement pour les opérations de fraisage
avec cycles de poches
„ Données globales valables uniquement pour les opérations de fraisage
avec cycles de contour
„ Données globales valables uniquement pour les opérations de palpage
Comme nous l'avons indiqué précédemment, les données globales sont
valables pour le programme d'usinage en entier. Si nécessaire, vous
pouvez bien entendu modifier les données globales pour chaque étape
de l'usinage:

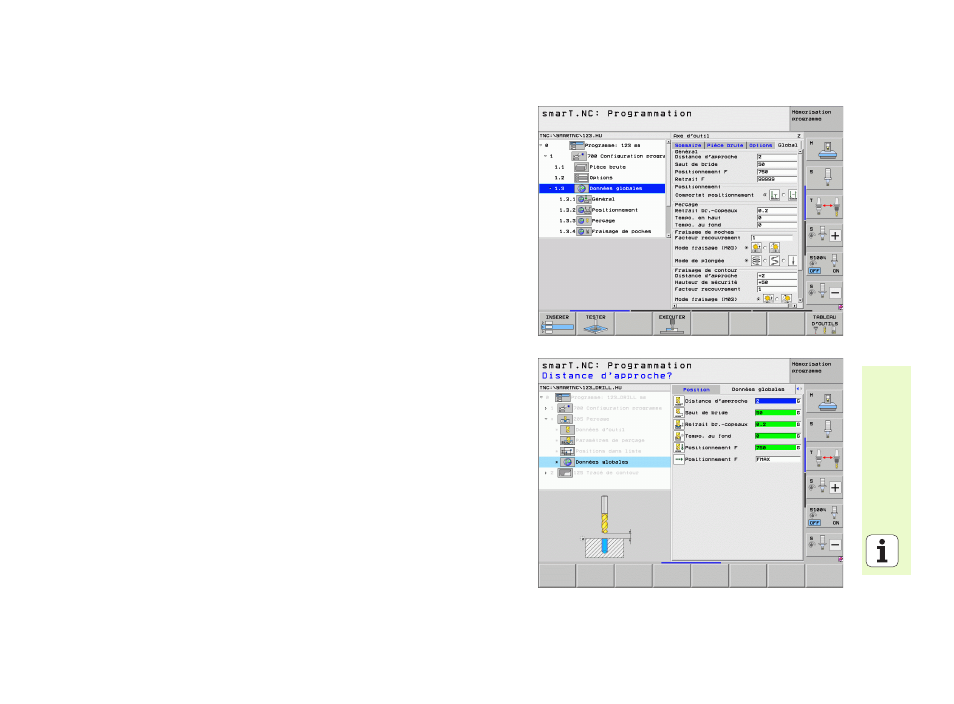

U Pour cela, sélectionnez le formulaire détaillé Données globales de
l'étape d'usinage: Dans le formulaire, smarT.NC affiche les paramètres
s'appliquant à l'étape d'usinage concernée de même que la valeur
active correspondante. La lettre G inscrite à droite du champ
d'introduction vert signale que la valeur a un effet global
U Sélectionner les paramètres globaux à modifier
U Introduire une nouvelle valeur et valider avec la touche ENTER;
smarT.NC change la couleur du champ d'introduction en rouge
U La lettre L est maintenant inscrite à droite du champ d'introduction
rouge; elle désigne une valeur à effet local
