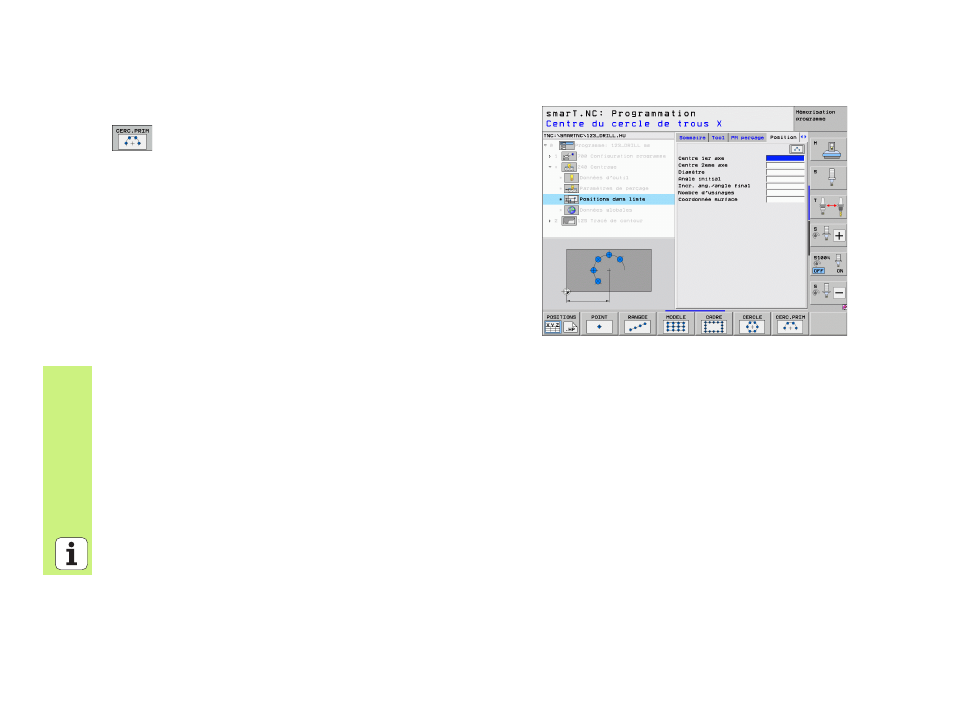

Arc de cercle
U Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
U Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe secondaire du plan d'usinage
U Diamètre : Diamètre du cercle de trous
U Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
courant (p. ex. X avec l'axe d'outil Z). Valeur positive ou
négative
U Incrément angulaire/angle final : Angle polaire
incrémental entre deux positions d'usinage. En alternative,
on peut introduire l'angle final absolu (commutation par
softkey). Valeurs positives ou négatives possibles
U Nombre d'usinages : Nombre total de positions d'usinage sur
le cercle
U Coordonnée surface pièce : Coordonnée de la surface de la
pièce
