466 Cycles palpeurs: Mesure automatique de la cinématique
1
8
.4 MESURE CINEMA
TIQUE (cy
c
le 451, DIN/ISO: G451, option)
18.4 MESURE CINEMATIQUE (cycle
451, DIN/ISO: G451, option)
Déroulement du cycle

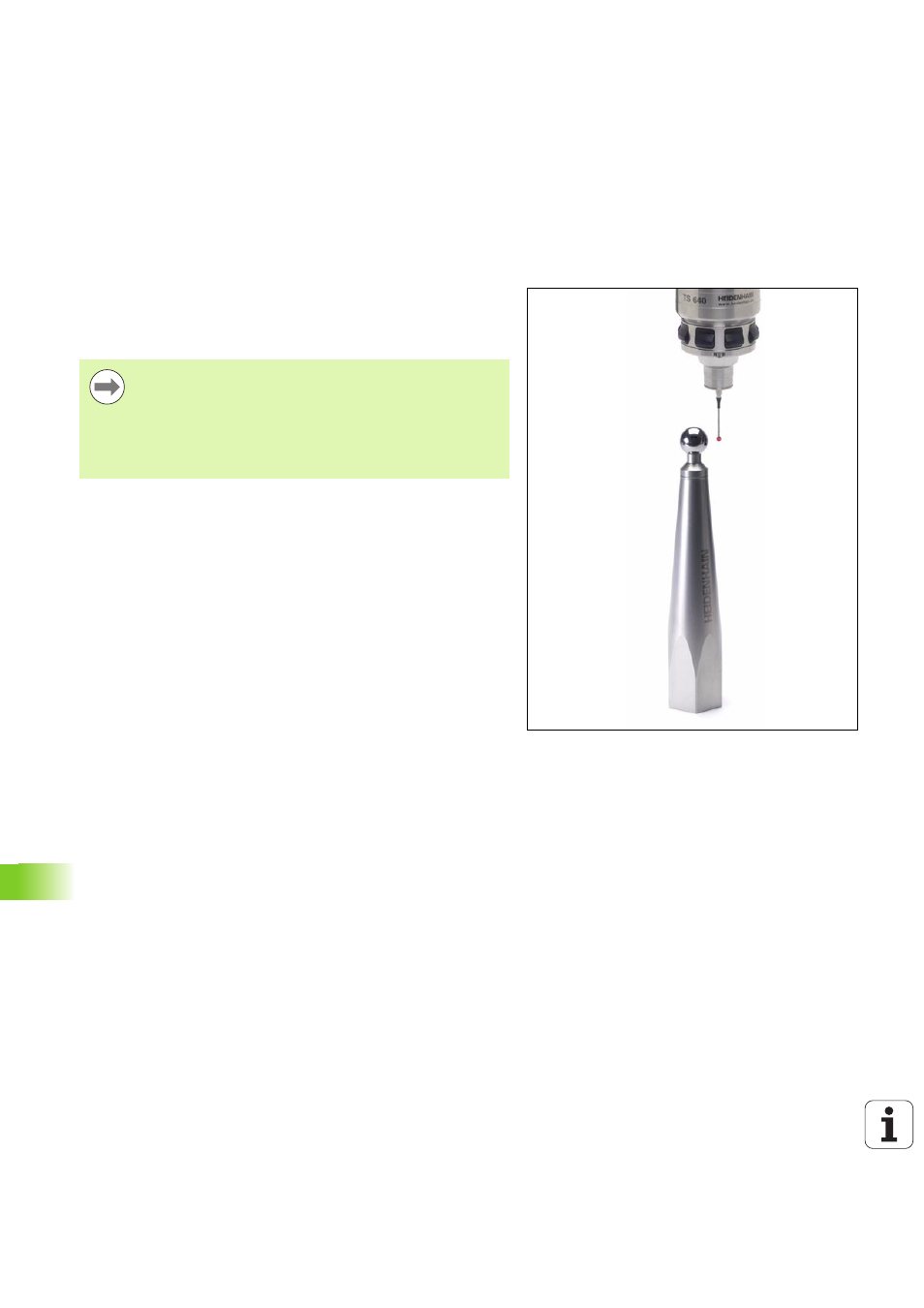

Le cycle palpeur 451 vous permet de contrôler et, si nécessaire,
optimiser la cinématique de votre machine. A l'aide d'un palpeur 3D
TS, vous mesurez une bille étalon HEIDENHAIN que vous fixez sur la
table de la machine.
La TNC détermine la précision statique d'inclinaison. Le logiciel
minimise les erreurs spatiales résultant des déplacements
d'inclinaison et, à la fin de la mesure, enregistre automatiquement la
géométrie de la machine dans les constantes-machine
correspondantes de la description cinématique.
1 Fixer la bille étalon; attention au risque de collision
2 En mode de fonctionnement Manuel, initialiser le point de
référence au centre de la bille ou bien, si vous avez défini Q431=1
ou Q431=3: Dans l'axe du palpeur, positionner le palpeur
manuellement au dessus de la bille étalon et, dans le plan
d'usinage, au centre de la bille
3 Sélectionner le mode de fonctionnement Exécution de
programme et démarrer le programme de calibration
HEIDENHAIN préconise l'utilisation des billes-étalon
HEIDENHAIN KKH 250 (numéro de commande 655 475-
01) ou KKH 100 (numéro de commande 655 475-02) qui
possèdent une grande rigidité et sont conçues
spécialement pour l'étalonnage des machines. Si vous
êtes intéressés, merci de bien vouloir prendre contact
avec HEIDENHAIN.
