4.6 FRAISAGE DE FILETS
(cycle 262, DIN/ISO: G262)

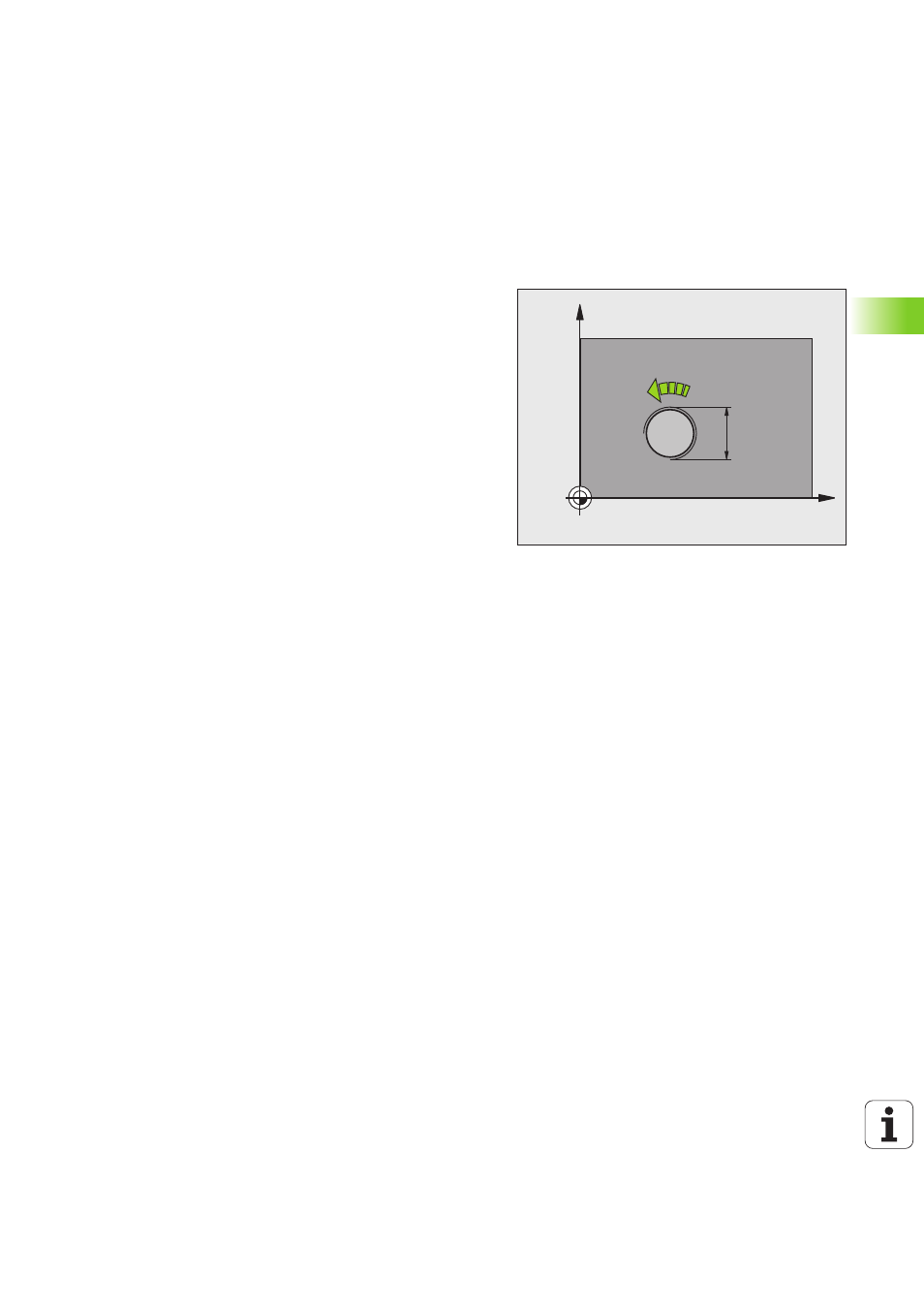

Déroulement du cycle
1
La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX
, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2
Avec l'avance de pré-positionnement programmée, l'outil se
déplace au plan initial qui résulte du signe du pas de vis, du mode
de fraisage ainsi que du nombre de filets par pas
3
Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïdale. Ce faisant, l'approche
hélicoïdale exécute également un déplacement compensateur
dans l'axe d'outil afin de pouvoir débuter avec la trajectoire du filet
au plan initial programmé
4
En fonction du paramètre filets par pas, l'outil fraise le filet en
exécutant un déplacement hélicoïdal, plusieurs déplacements
hélicoïdaux décalés ou un déplacement hélicoïdal continu
5
Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6
En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride
X
Y
Q207
Q335
