322 Cycles palpeurs: Déterminer automatiquement le désaxage de la pièce
14.2 R
O
T
A
TION DE BA
SE (cy
c
le 40
0, DIN/ISO: G40
0
)
14.2 ROTATION DE BASE (cycle 400,
DIN/ISO: G400)
Déroulement du cycle

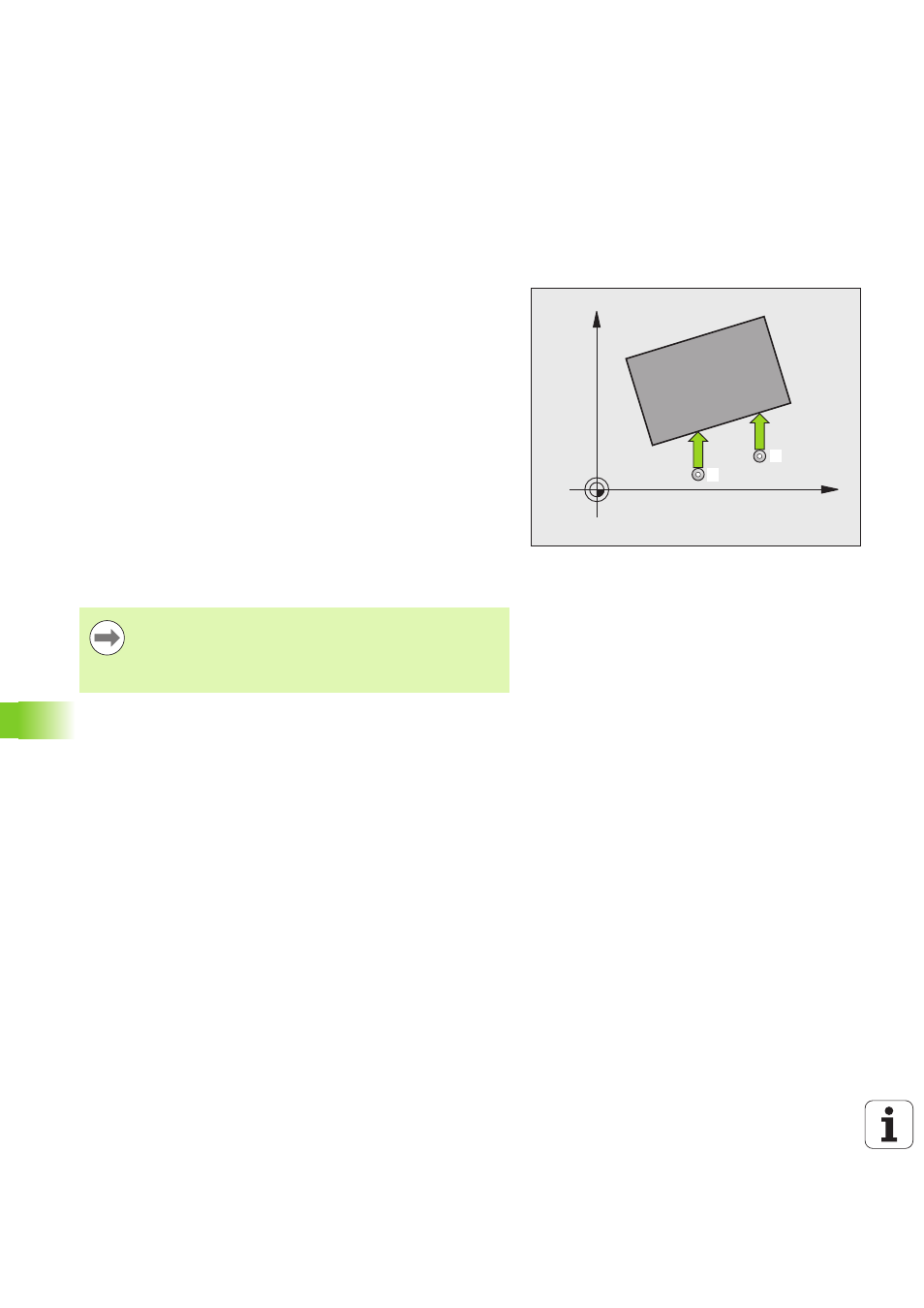

Par la mesure de deux points qui doivent être situés sur une droite, le
cycle palpeur 400 détermine le désaxage d'une pièce. Avec la fonction
Rotation de base, la TNC compense la valeur mesurée.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 318) au point de palpage
1 . Ce faisant,
la TNC décale le palpeur de la valeur de la distance d'approche,
dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et exécute la
rotation de base calculée
Attention lors de la programmation!
X
Y
1
2
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
