12.1 Gr
aphismes

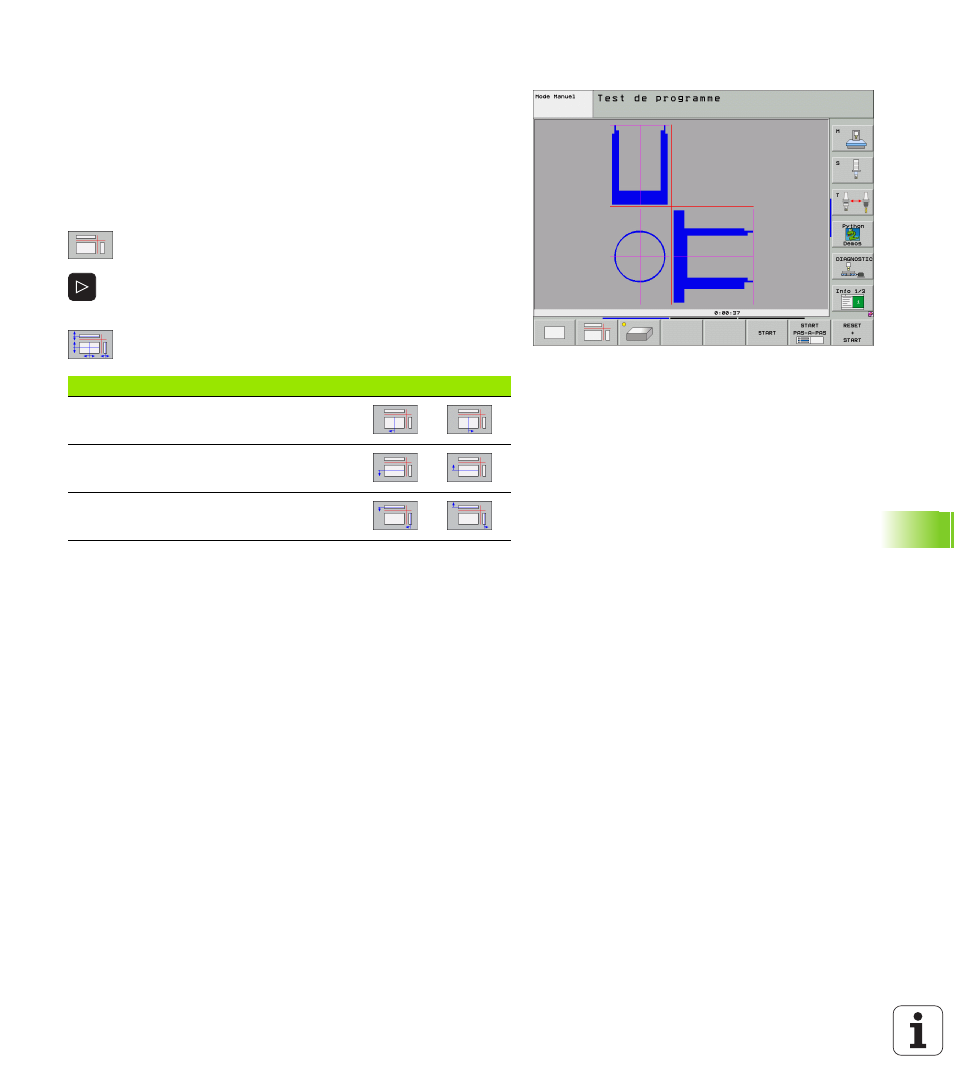

Représentation en 3 plans
La projection donne une vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche du graphisme précise si la
représentation correspond aux méthodes de projection 1 ou 2 selon
DIN 6, chap. 1 (sélectionnable par PM7310).
La représentation en 3 plans dispose de fonctions zoom, cf.
„Agrandissement de la projection”, page 671.
Vous pouvez aussi faire glisser le plan de coupe avec les softkeys:
 Sélectionnez la softkey de la représentation de la
pièce en 3 plans
 Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey correspondant aux fonctions
destinées à faire glisser le plan de coupe
 Sélectionner les fonctions destinées à faire glisser le
plan de coupe: La TNC affiche les softkeys suivantes:
Pendant le décalage, l'écran affiche la position du plan de coupe.
La configuration par défaut du plan de coupe est choisie de manière à
ce qu'il soit situé dans le plan d'usinage, au centre de la pièce et dans
l'axe d'outil, sur l'arête supérieure de la pièce.
Coordonnées de la ligne transversale
La TNC affiche les coordonnées de la ligne transversale par rapport au
point zéro pièce dans la fenêtre graphique, en bas de l'écran. Seules
les coordonnées du plan d'usinage sont affichées. Vous activez cette
fonction à l'aide du paramètre-machine 7310.
Fonction Softkeys
Faire glisser le plan de coupe vertical vers la
droite ou vers la gauche
Faire glisser le plan de coupe vertical vers
l'avant ou vers l'arrière
Faire glisser le plan de coupe horizontal vers
le haut ou vers le bas
