Axe central comme point de référence – HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles Manuel d'utilisation
Page 36
36
2 Cycles palpeurs en modes Manuel et Manivelle électronique
2.4 Initialiser le point de
référ
e
nce a
v
e
c palpeurs 3D
Axe central comme point de référence
8

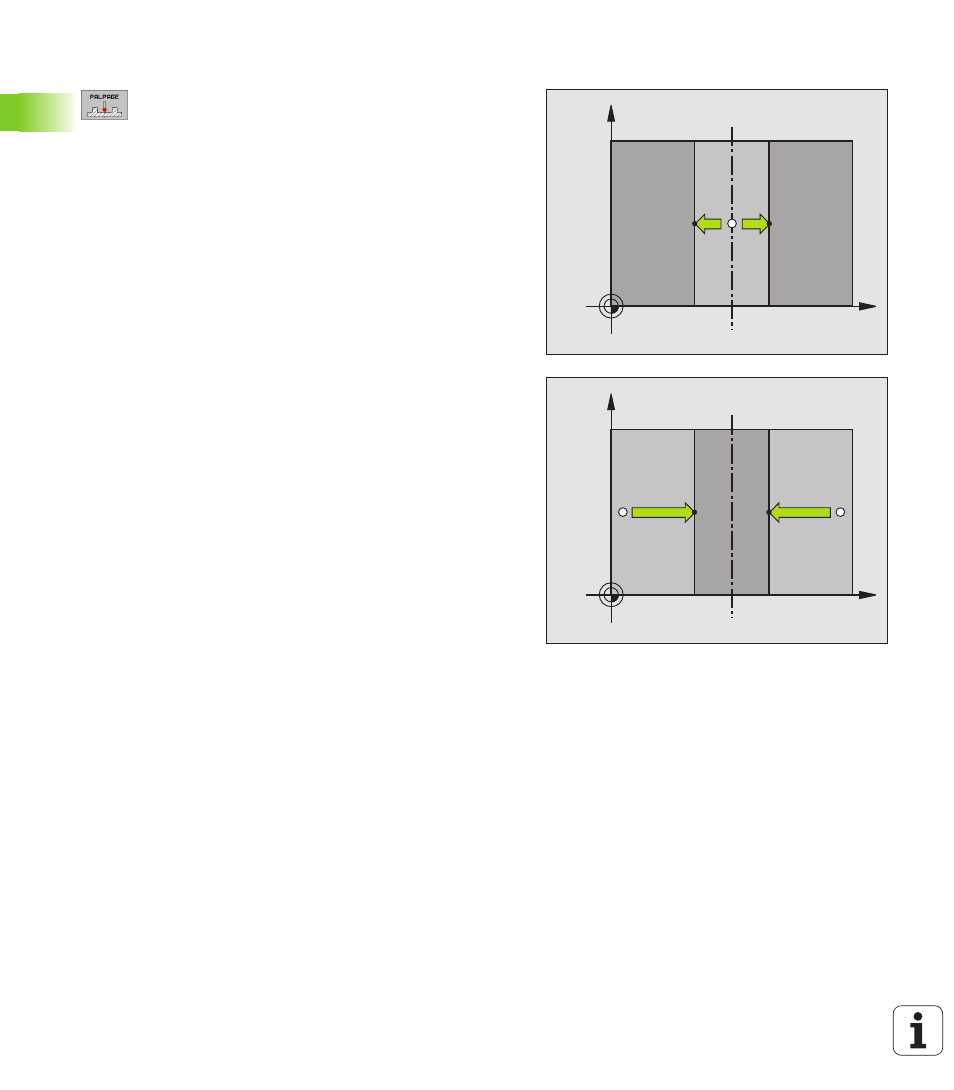

Sélectionner la fonction de palpage: Appuyer sur la
softkey PALPAGE
8
Positionner le palpeur à proximité du premier point de
palpage
8
Sélectionner le sens de palpage par softkey
8
Palpage: Appuyer sur la touche START externe
8
Positionner le palpeur à proximité du deuxième point
de palpage
8
Palpage: Appuyer sur la touche START externe
8
Point de référence
: Introduire la coordonnée du point
de référence dans la fenêtre du menu, valider avec la
softkey INIT. PT. DE REF. ou inscrire la valeur dans un
tableau (cf. „Enregistrer les valeurs de mesure issues
des cycles palpeurs dans un tableau de points zéro”,
page 26 ou cf. „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans le tableau Preset”,
page 27)
8
Fermer la fonction de palpage: Appuyer sur la touche
FIN
