La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
11.2
11
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
337
Exemple d'une machine équipée d'un plateau circulaire C et
d'une table pivotante A. Fonction programmée :
PLANE SPATIAL
SPA+0 SPB+45 SPC+0
Fin de course Position de départ SEQ Résultat position d'axe
Aucun A+0, C+0 non progr. A+45, C+90
Aucun A+0, C+0 + A+45, C+90
Aucun A+0, C+0 – A–45, C–90
Aucun A+0, C–105 non progr. A–45, C–90
Aucun A+0, C–105 + A+45, C+90
Aucun A+0, C–105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Message d'erreur
Aucun A+0, C–135 + A+45, C+90

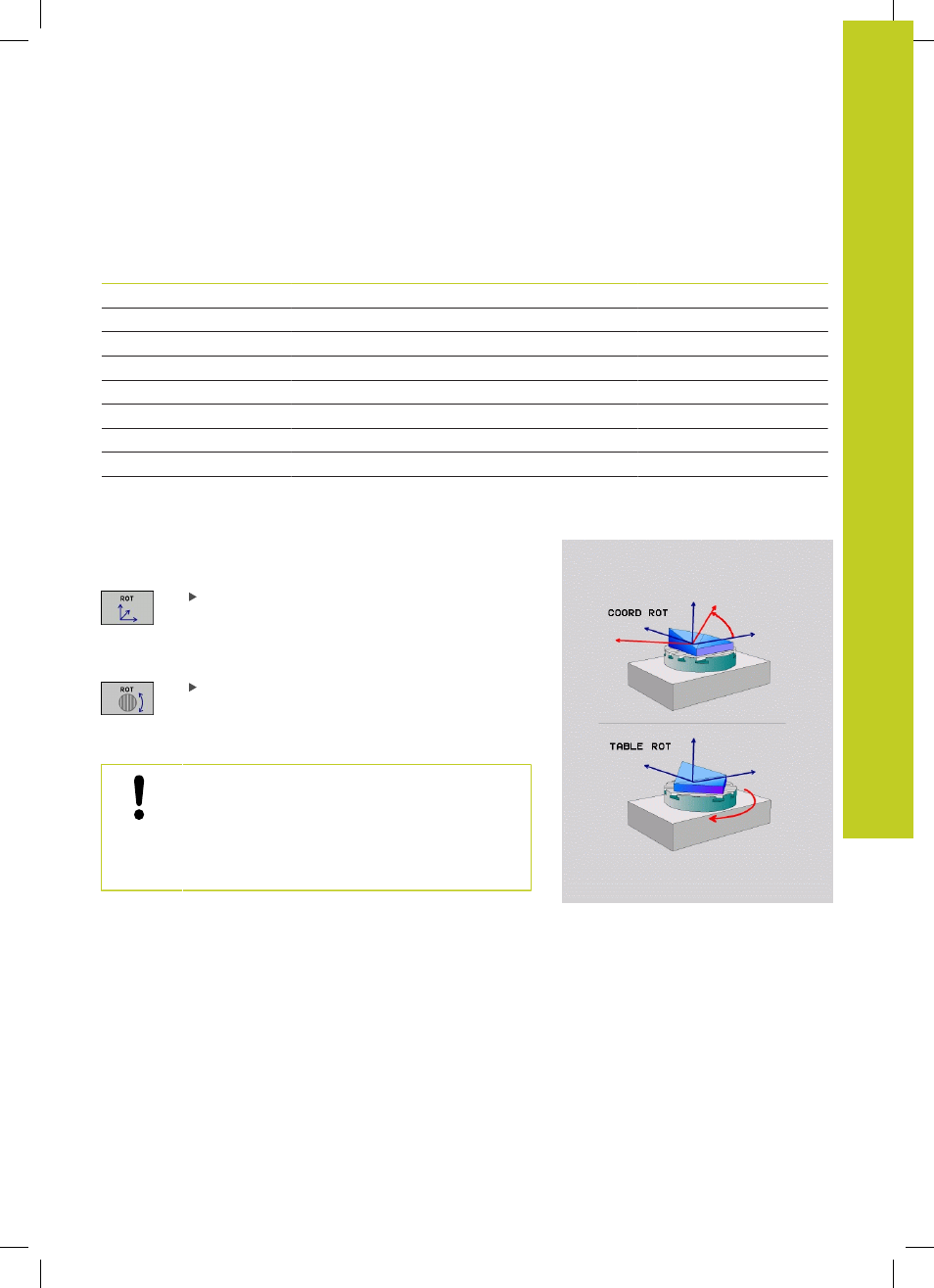

Sélection du mode de transformation (introduction optionnelle)
Pour les machines équipées d'un plateau circulaire C, vous
disposez d'une fonction qui vous permet de définir le mode de
transformation :
COORD ROT définit que la fonction PLANE ne
doit faire pivoter le système de coordonnées
qu'à l'angle d'inclinaison défini. Le plateau
circulaire reste fixe, la compensation de la rotation
s'effectue par calcul
TABLE ROT définit que la fonction PLANE
doit positionner le plateau circulaire à l'angle
d'inclinaison défini. La compensation s'effectue
par rotation de la pièce
Avec l'utilisation de la fonction
PLANE AXIAL, les
fonctions
COORD ROT et TABLE ROT sont inactives.
Si vous utilisez la fonction
TABLE ROT avec une
rotation de base et un angle d'inclinaison à 0, la TNC
incline la table selon l'angle défini dans la rotation de
base.
