La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
11.2
11
TNC 320 | Manuel d'utilisation Programmation DIN/ISO | 9/2013
325

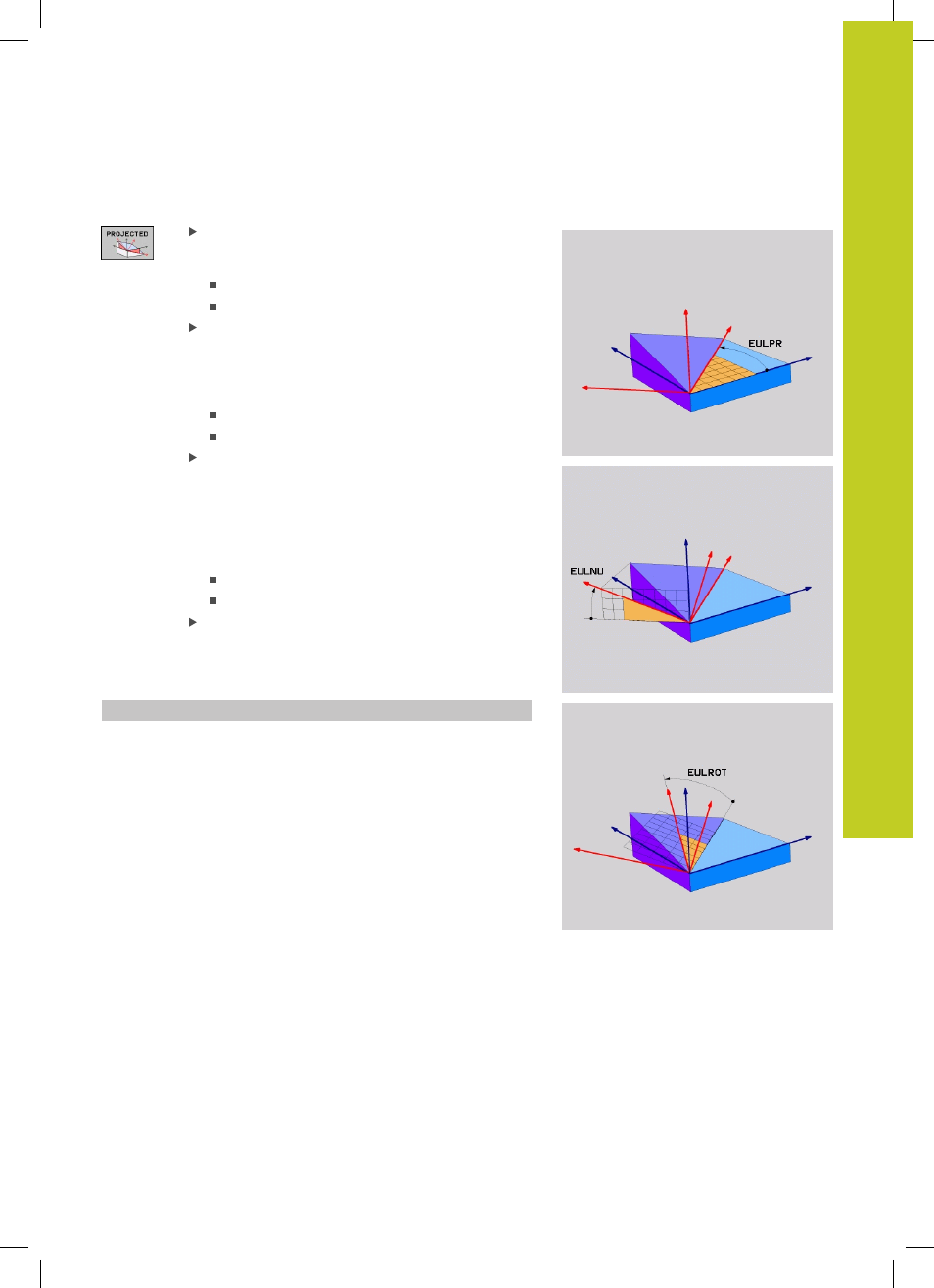

Paramètres à introduire
Angle rot. Plan coord. princip. ? : angle de
rotation
EULPR autour de l'axe Z (voir figure en
haut à droite) Attention !
Plage d'introduction : -180.0000° à 180.0000°
L'axe 0° est l'axe X
Angle d’inclinaison axe d’outil? : angle
d'inclinaison
EULNUT du système de coordonnées
autour de l'axe X tourné de la valeur de l'angle
de précession (voir figure de droite, au centre).
Attention !
Plage d'introduction : 0° à 180.0000°
L'axe 0° est l'axe Z
Angle ROT du plan incliné? : rotation EULROT
du système de coordonnées incliné autour de
l'axe Z incliné (par analogie, correspond à une
rotation avec le cycle 10 ROTATION). Avec l'angle
de rotation, vous pouvez déterminer de manière
simple le sens de l'axe X dans le plan d'usinage
incliné (voir figure en bas et à droite). Attention !
Plage d'introduction : 0° à 360.0000°
L'axe 0° est l'axe X
Poursuivre avec les propriétés de positionnement
voir "Définir le comportement de positionnement
de la fonction PLANE", Page 333
Séquence CN
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
