15.5 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour connecter
au réseau la commande en tant que client. La TNC transfère les
données au moyen de la carte Ethernet
„ en protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System)
Possibilités de raccordement
Vous pouvez connecter la carte Ethernet de la TNC via la prise RJ45
(X26,100BaseTX ou 10BaseT) soit à votre réseau ou soit directement
à un PC. Il y a une séparation galvanique entre le raccordement et
l'électronique de la commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un point de
jonction dépend de la classe de qualité du câble ainsi que
de sa gaine et du type de réseau (100BaseTX ou 10BaseT).

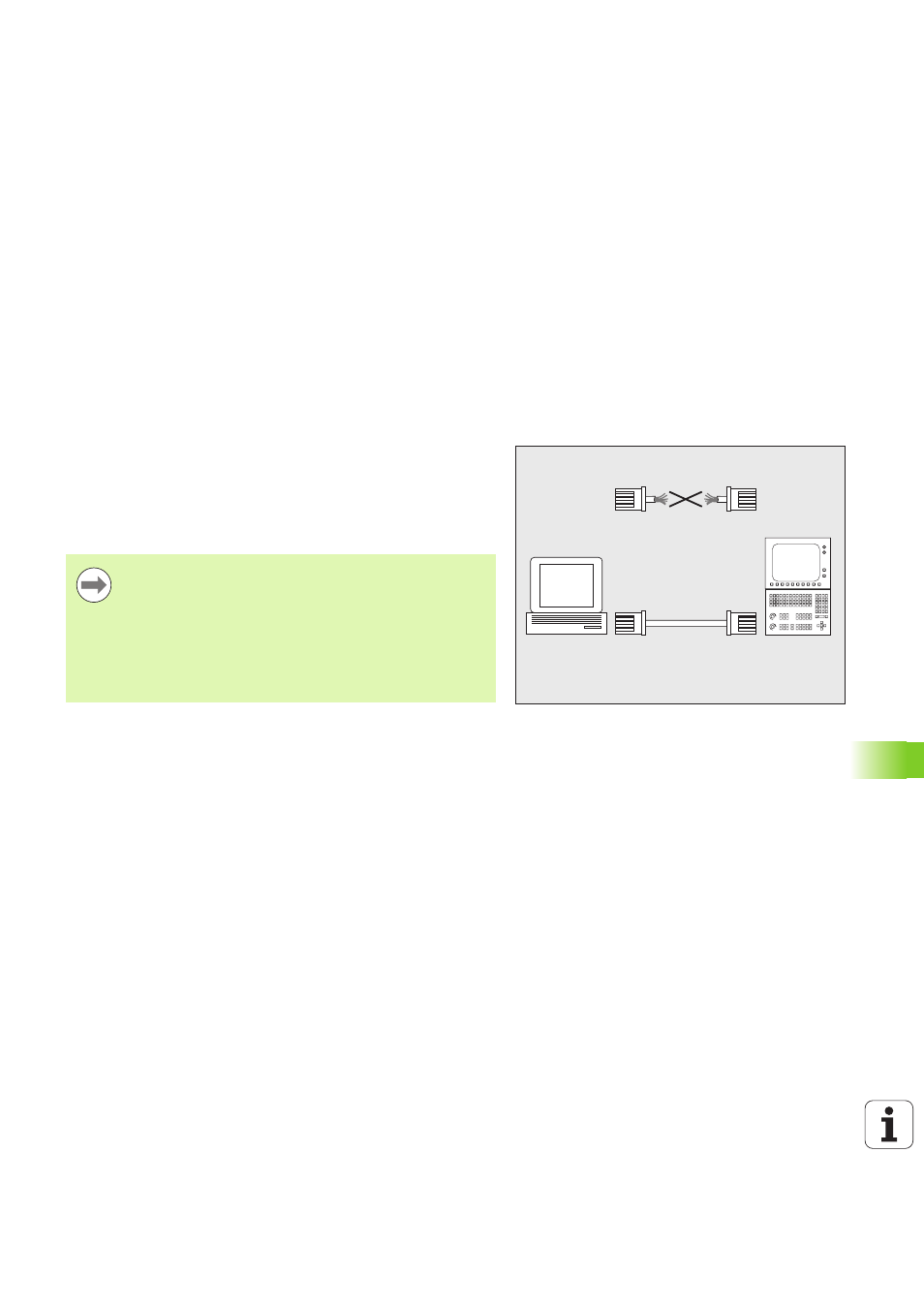

Vous pouvez également connecter à peu de frais la TNC
directement à un PC équipé d’une carte Ethernet. Pour
cela, reliez la TNC (raccordement X26) et le PC au moyen
d'un câble croisé Ethernet (désignation du commerce : ex.
câble patch croisé ou câble STP croisé)
