128 3 Cycles palpeurs pour le contrôle automatique des pièces
3.3 Etalonnag
e
aut
o
matique des pièces

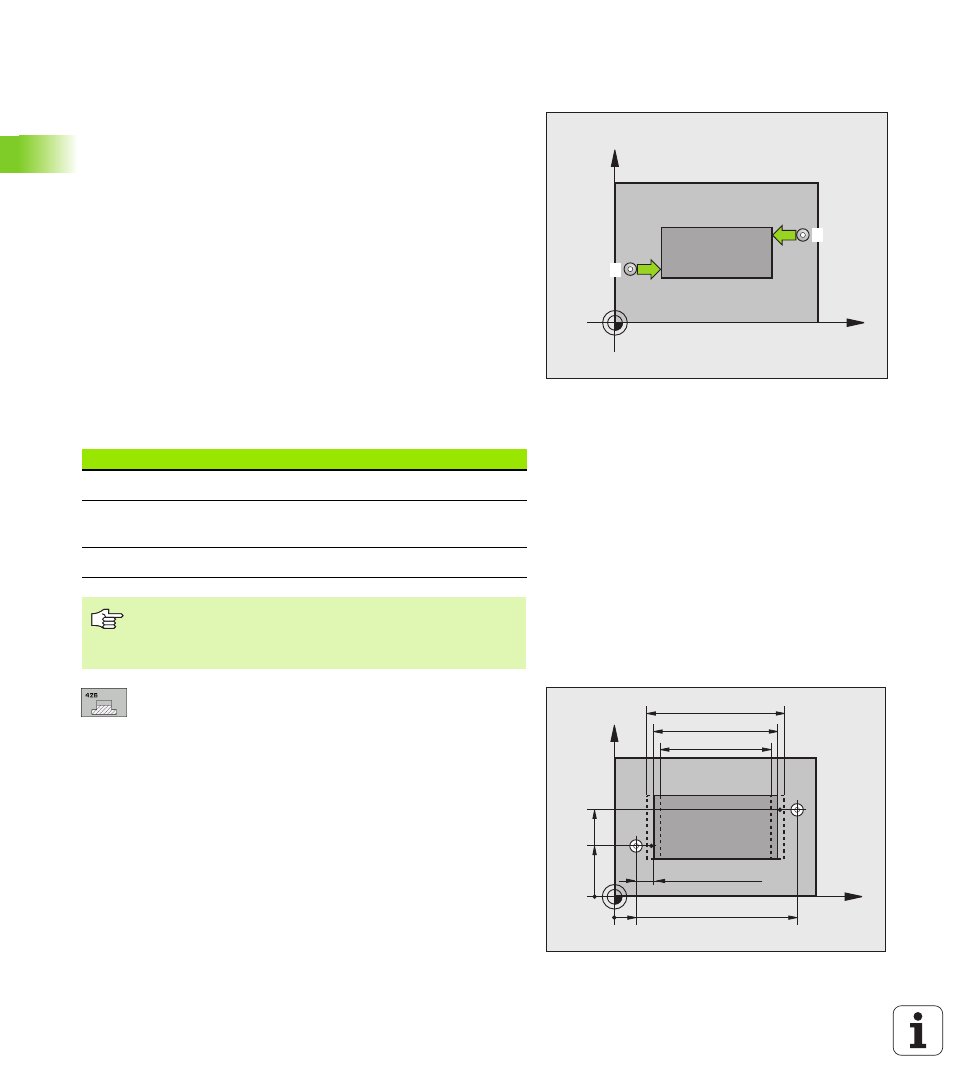

MESURE EXTERIEUR TRAVERSE
(cycle palpeur 426, DIN/ISO: G426)
Le cycle palpeur 426 détermine la position et la largeur d'une traverse.
Si vous définissez les tolérances correspondantes dans le cycle, la
TNC compare la valeur effective à la valeur nominale et mémorise
l'écart dans un paramètre-système.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (cf. „Travail
avec les cycles palpeurs” à la page 21) au point de palpage
1 . La
TNC calcule les points de palpage à partir des données contenues
dans le cycle et de la distance d'approche programmée dans la
colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F). 1. palpage toujours dans le sens négatif de
l'axe programmé
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant et exécute la deuxième opération de palpage
4 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que l'écart dans les
paramètres Q suivants:
 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
 2ème point mesure sur 1er axe Q265 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage
 2ème point mesure sur 2ème axe Q266 (en absolu):
Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage
X
Y
1
2
Numéro paramètre Signification
Q156 Valeur effective longueur mesurée
Q157 Valeur effective de la position de l'axe
médian
Q166 Ecart de la longueur mesurée
Remarques avant que vous ne programmiez
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
