ND 1200R Radial 67
2.3 Configur
ation du logiciel
Configuration des systèmes de mesure
Les écrans "Encodeurs" et "Réglages" contiennent les champs de
données et de sélection vous permettant de configurer les systèmes
de mesure.
Ecran "Encodeurs"
L'écran "Encodeurs" comprend les champs de configuration suivants :
 "Axe" pour la sélection de l'axe
 "Résolution" pour la résolution du système de mesure
 "Type" pour le type de système de mesure (TTL, analogique ou série)
 "Marques Réf" pour la sélection des marques de référence
 "Offs 0 mach" pour le décalage du zéro machine
 "Inverser" pour l'inversion du sens de comptage du système de
mesure
Pour configurer les paramètres des systèmes de mesure dans l'écran
"Encodeurs" :
 Appuyez sur MENU>SETUP pour afficher le menu Setup, puis
mettez en surbrillance/sélectionnez l'élément de menu "Encodeurs".
 Mettez en surbrillance le champ "Axe", puis appuyez sur la softkey
correspondant à l'axe de votre choix.
 Mettez en surbrillance le champ "Résolution", puis saisissez la
résolution du système de mesure dans l'unité qui a été définie dans
le champ de sélection "Unité".
La procédure de configuration est identique pour tous les
axes.

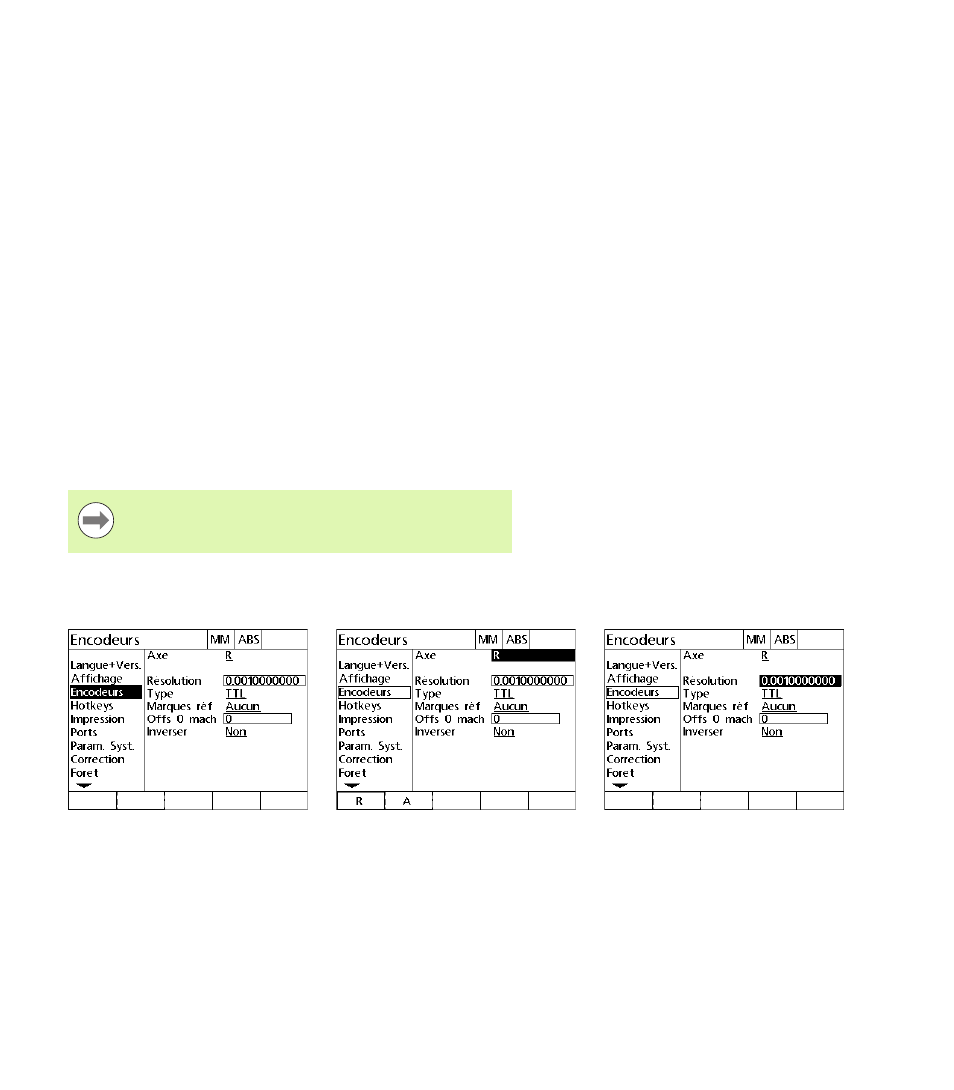

Sélectionner l'élément de menu
"Encodeurs" Sélectionner la softkey de l'axe souhaité Saisir la résolution du système de
mesure
