12 1 Fonctionnement
1
.1 Présentation du ND 120
0R
1.1 Présentation du ND 1200R
Le ND 1200R est une visualisation de cotes numérique performante
pour perceuses radiales utilisant des systèmes de mesure
analogiques ou TTL. Cet appareil permet à l'opérateur de saisir
directement des positions cibles en coordonnées cartésiennes ou
polaires. Cela évite de devoir percer des avant-trous ou de devoir
poser des repères de trous avec une machine onéreuse située à un
autre endroit. Lors de la saisie de positions cibles, l'appareil est réglé
par défaut en mode cartésien. En revanche, il se trouve par défaut en
mode polaire en cas d'approche d'une position cible.
Le ND 1200R propose les fonctions suivantes :
 Exploitation des marques de référence pour des systèmes de
mesure à une seule marque de référence ou à plusieurs marques de
référence à distances codées
 Correction d'erreur linéaire
 Interface utilisateur de l'écran LCD multilingue : la langue est
sélectionnable par l'utilisateur
 Variation des fonctions des softkeys, en bas de l'écran LCD, pour
supporter différentes opérations
 Touches fléchées pour une navigation aisée dans les listes et
menus
 Alignement automatique des pièces pour éviter un dégauchissage
fastidieux
 Saisie de positions cibles en cotes absolues et incrémentales
 Mise à zéro des axes pour l'initialisation d'un point d'origine
 Pavé numérique avec :
 des touches numériques pour la saisie des données
 des touches "." (point décimal) et "+/-" pour la saisie des données
et les réglages de contraste de l'écran LCD
 Des touches personnalisées par l'utilisateur (sur l'appareil et les
éléments de commande à distance optionnels) permettant de lancer
des fonctions couramment utilisées
 Des programmes personnalisés par l'utilisateur pour sauvegarder
des séquences de positions cibles
 La saisie directe de positions cibles en coordonnées cartésiennes
ou polaires

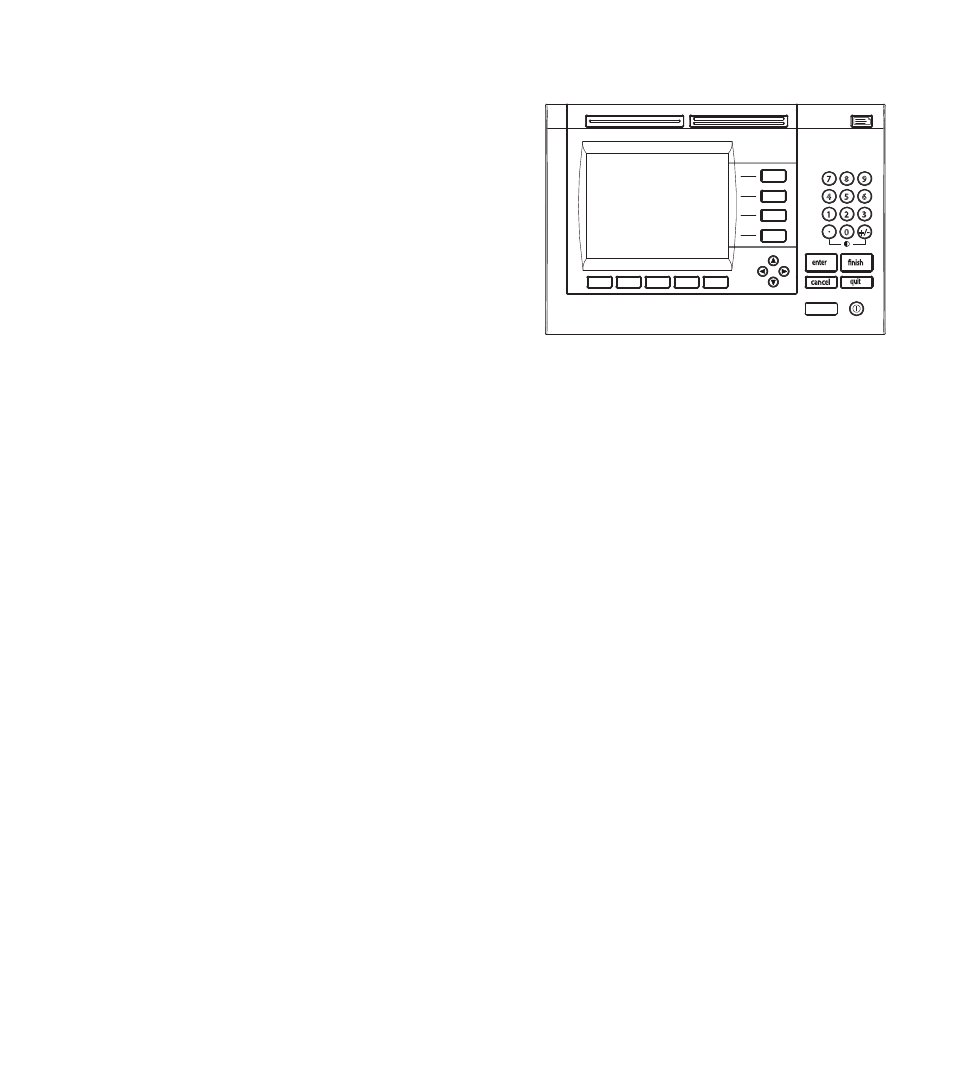

Face avant du ND 1200R
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
