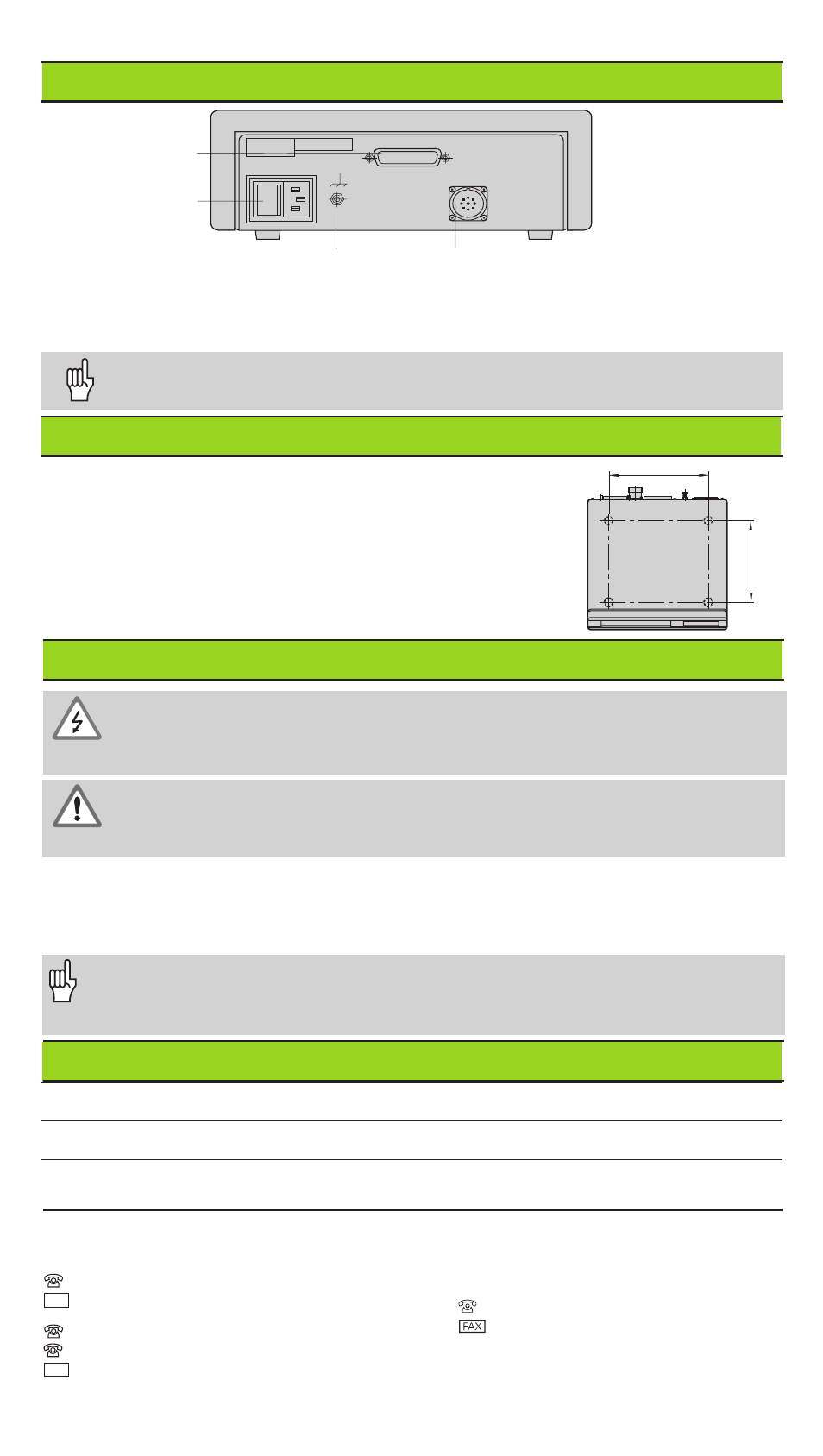

Face arrière
X1
X31 (V.24/RS-232-C)
100 ... 240 V
50 ... 60 Hz
Interface données
V.24 / RS-232-C
Commutateur
secteur
Tension d'alimentation et raccordement secteur
Les interfaces X1 et X31 sont conformes à l' „isolation électrique du
secteur“ selon EN 50 178.
Pose et fixation
Vous pouvez fixer la visualisation à plat sur un support
au moyen de vis M4.
Les visualisations peuvent également être empilées. Des
adhésifs (compris dans la fourniture) permettent d'empê-
cher que les visualisations ne glissent.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
± .008"
Mise à la terre Entrée système de mesure linéaire
HEIDENHAIN avec signaux sinusoïdaux (7µA
cc
à 16 µA
cc
), câble de raccordement longueur
30 m max., fréquence d'entrée max.: 100 kHz
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation 8 W typ., fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
284 249 35 · SW 246 181 01 · 3 · 2/2000 · H · Printed in Germany · Sous réserve de modifications
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
Conditions d'environnement
Plage température Travail: 0 °C à + 45 °C; stockage –30 °C à +70 °C
Humidité Moyenne annuelle: F
rel
< 75 %; humidité max.: F
rel,max
< 90 %
Poids 1,5 kg
