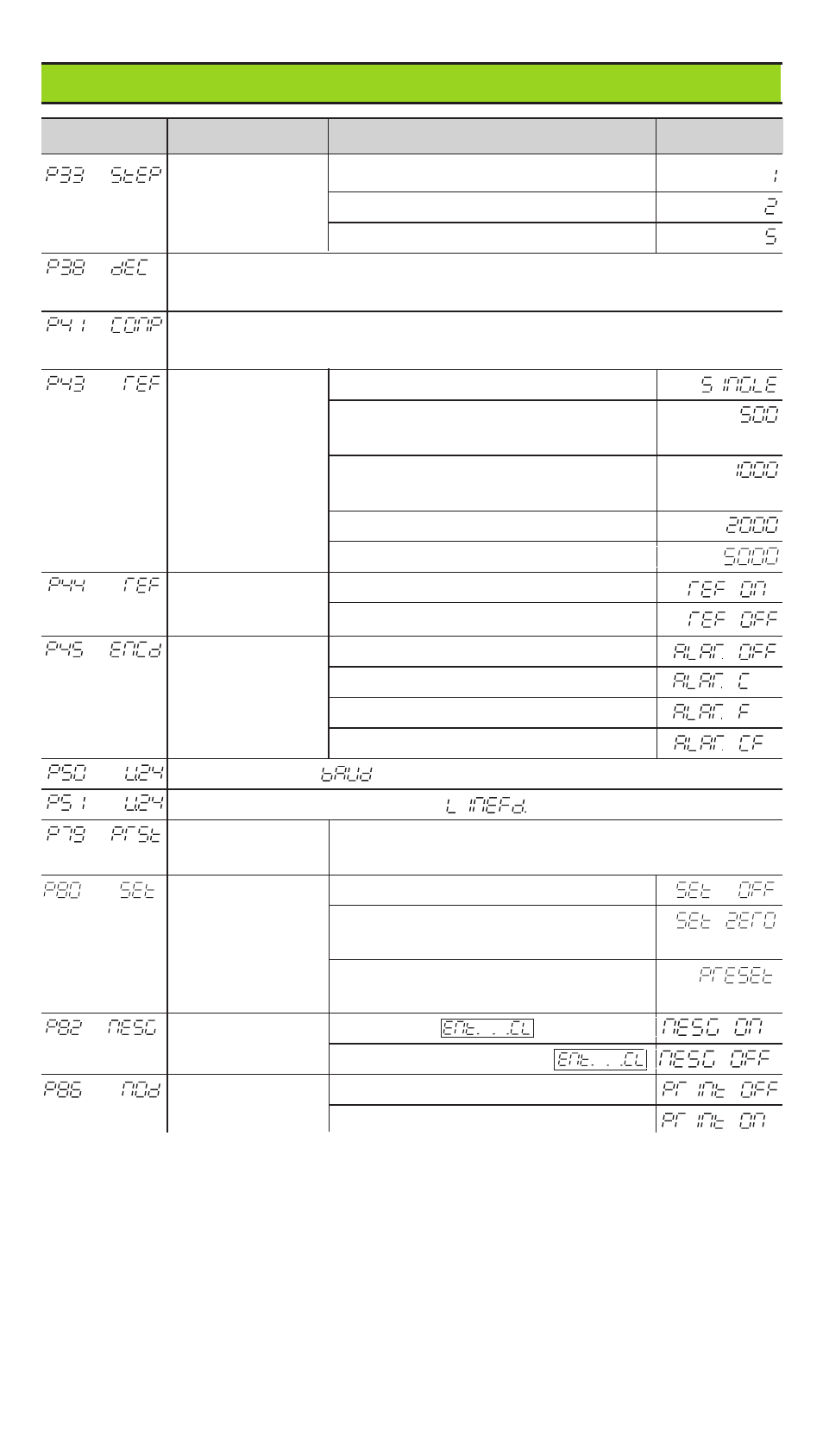

Liste des paramètres de fonctionnement
- Suite
Paramètres Désignation Fonction / effet Réglage
Mode comptage 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 0
0 - 2 - 4 - 6 - 8 - 0
0 - 5 - 0
Points décimaux1 / 2 / 3 / 4 / 5 / 6 (jusqu'à 8 avec affichage
Décimal Point en pouce)
Correct. lin. défauts machine 1)
Compensation – 99 999,9 < P41 < + 99 999,9 [µm/m]
Marques de une marque de référence isolée
référence distances codées avec 500
•
PS
(PS = période de signal)
distances codées avec 1000
•
PS
(ex. pour LS 303 C / LS 603 C)
distances codées avec 2000
•
PS
distances codées avec 5000
•
PS
Exploitation des exploiter les marques de réf.
marques de réf. ne pas exploiter marques de réf.
Contrôle du pas de contrôle ( Alarm Off)
Encoder systême de encrassement ( Contamination)
mesure fréquence ( Frequency)
fréquence et encrassement
Taux en Baud 110, 150, 300, 600, 1200, 2400, 4800, 9600
Interlignes supplémentaires 0 à 99 ( Linefeed)
Valeur pour Introduire une valeur numérique pour initialisation
Preset point de réf. du point de référence avec la touche ENT
Initialisation Pas de RAZ/Initial. avec CL/ENT
de l'affichage RAZ avec CL ( Set Zero),
Pas d'initialisation avec ENT
RAZ avec CL et
initial. avec ENT à valeur de P79
Affichage après Message
Message mise en route Affichage n'indique pas
Blocage Fonction PRINT bloquée
Mode fonction PRINT Fonction PRINT non bloquée
1) Déterminer la valeur d'introduction pour P41
Ex:
Longueur utile affichée La = 620,000 mm
Longueur réelle (donnée par ex. par le système comparateur
VM 101 de HEIDENHAIN) Lt = 619,876 mm
Différence
∆
L = Lt – La = – 124 µm
Fact. correction k: k =
∆
L / La = – 124 µm / 0,62 m = – 200 [µm/m]
