Systèmes de mesure de déplacement et marques de
référence
La visualisation de cotes ND 231 B est destinée au raccor-
dement de systèmes de mesure linéaire photo-électrique
générant des signaux sinusoïdaux: de préférence au raccor-
dement des palpeurs de mesure MT de HEIDENHAIN qui
délivrent des signaux 11 µA
CC
.
Les palpeurs de mesure MT possèdent
une marque de
référence.
D'autres systèmes de mesure linéaire photo-électrique (cf.
„Systèmes de mesure linéaire“) peuvent également
comporter une ou plusieurs marques de référence – „à
distances codées“ notamment.
Lors d'une coupure de courant, la relation entre la position du
palpeur de mesure et la position affichée est perdue. Grâce
aux marques de référence des systèmes de mesure et à
l'automatisme REF de la visualisation de cotes, vous pouvez
rétablir sans problème cette relation après la remise sous
tension.
Lors du franchissement des marques de référence, un signal
est émis, désignant cette position sur la règle comme point
de référence. La visualisation de cotes rétablit simultané-
ment les relations entre la position du système de mesure et
les valeurs d'affichage que vous avez définies précédem-
ment. Grâce aux marques à distances codées, il vous suffit
pour cela d'effectuer avec les systèmes de mesure linéaire
un déplacement max. de 20 mm (pour une période de
division de 20 µm).
Systèmes
de
mesure
et
marques
de
référence

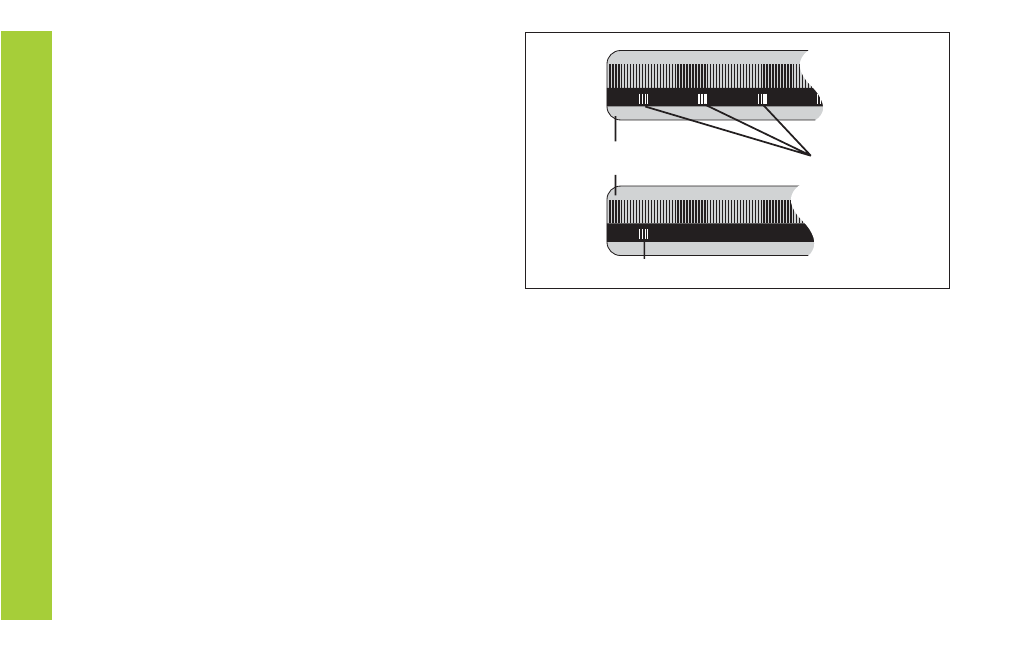

Règle de mesure à l'intérieur Marques de référence
du système de mesure linéaire à distances codées
Marque de référence
Marques de référence sur les systèmes de mesure linéaire
