27
Correction
non-linéaire
des
défauts
des
axes

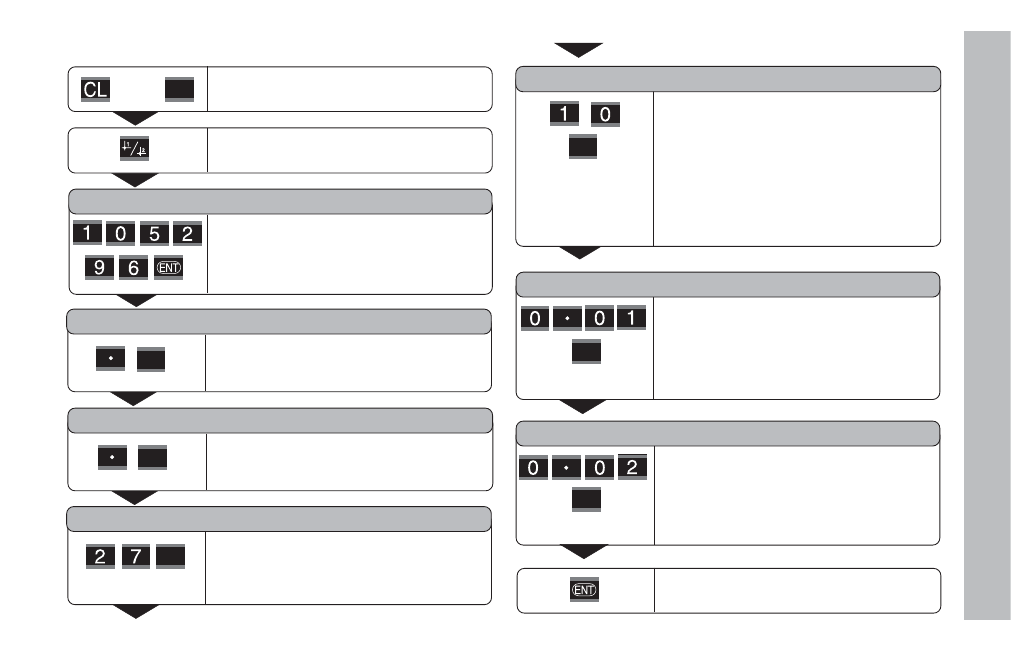

Sélectionner le tableau de valeurs de correction, introduire
les défauts des axes
PT REF X1 ou X2 (affiché pendant environ 2 secondes)
Introduire le point de réf. pour le défaut
d'axe sur l'axe comportant un défaut,
par ex. 27 mm. Sélectionner avec MOD
le champ d'introduction suivant.
CORR. NO. 01
CORR. NO. 02
P00 CODE
MOD
MOD
2 x MOD
2 x MOD
Introduire l'écart entre les points de
correction sur l'axe comportant des
défauts, par ex. 2
10
mm (soit 1,024 mm).
Appuyez plusieurs fois sur MOD pour
sélectionner CORR. NO. 01. (Vous ne
pouvez pas introduire de valeurs dans
les champs POS. NO. 00, CORR. NO. 00
et POS. NO. 01.)
ECAR.PTS
4 x MOD
AXE X1
Sélectionner l'axe à corriger X1 ou X2.
Avec MOD, sélectionner le champ
d'introduction suivant.
MOD
X1 FCT. X1 ou X1 FCT. X2
Sélectionner l'axe provoquant l'erreur
(X1 ou X2). Avec MOD, sélectionner le
point de référence.
MOD
Sélectionner les paramètres de
fonctionnement.
Introduire le code 10 52 96,
valider avec ENT.
Sélectionner P00 CODE
et simul-
tanément
Introduire la valeur de correction
correspondante, par ex. 0.01 mm. En
appuyant 2 fois sur MOD, sélectionner
CORR. NO. 02. (Vous ne pouvez pas
introduire de valeurs dans POS. NO. 02).
Introduire tous les autres points de
correction. Si vous désirez sélectionner
directement un point de correction,
appuyez sur CL et introduisez simulta-
nément le point de correction désiré.
Terminer l'introduction des données.
