6
Règle de mesure à l'intérieur Marques de référence
du système de mesure linéaire à distances codées
Systèmes de mesure de déplacement et
marques de référence
La visualisation de cotes ND 282 B est destinée au raccor-
dement de systèmes de mesure linéaire photoélectrique
générant des signaux sinusoïdaux 11 µA
CC
: de préférence au
raccordement des palpeurs de mesure MT de HEIDENHAIN
avec signaux 11 µA
CC
.
Les palpeurs de mesure MT possèdent une marque de
référence. D'autres systèmes de mesure linéaire photo-
électrique (cf. „Systèmes de mesure linéaire“) peuvent avoir
une ou plusieurs marques de référence – „à distances
codées“ notamment.
Lors d'une coupure de courant, la relation entre la position du
palpeur de mesure et la valeur de position affichée est per-
due. Grâce aux marques de référence des systèmes de
mesure de déplacement et à l'automatisme REF de la visua-
lisation de cotes, vous pouvez rétablir sans problème cette
relation après la remise sous tension.
Lors du franchissement des marques de référence, un signal
est émis, désignant cette position sur la règle comme point
de référence. La visualisation de cotes rétablit alors simulta-
nément les relations entre la position du palpeur de mesure
et les valeurs d'affichage que vous avez définies précédem-
ment.
Grâce aux marques à distances codées, il vous suffit pour
cela d'effectuer avec les systèmes de mesure linéaire un
déplacement max. de 20 mm.

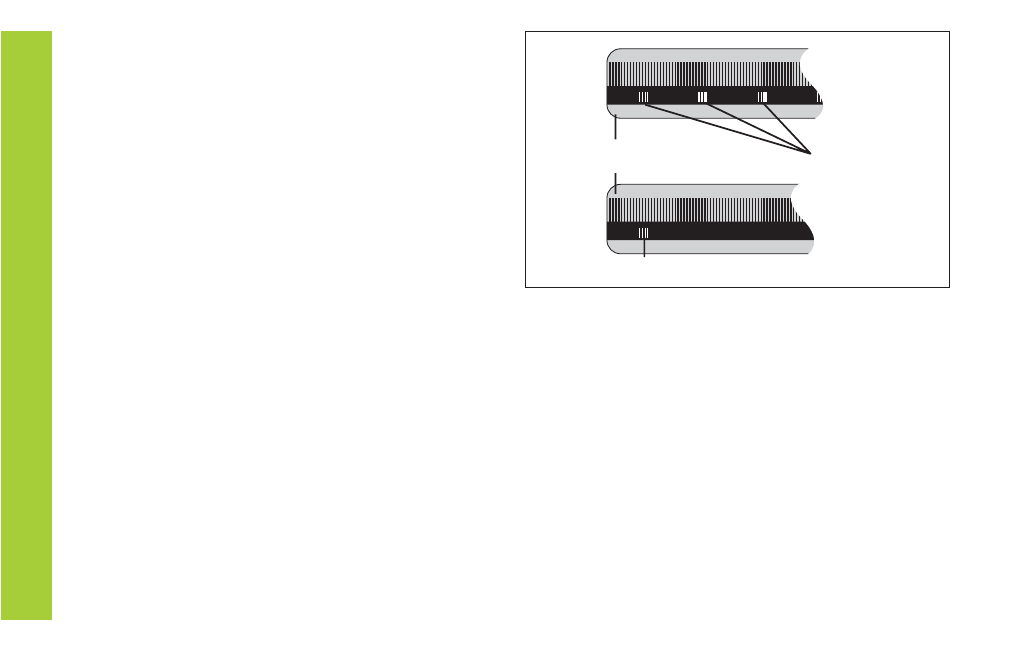

Marque de référence
Marques de référence sur les systèmes de mesure linéaire
Systèmes
de
mesure
et
marques
de
référence
