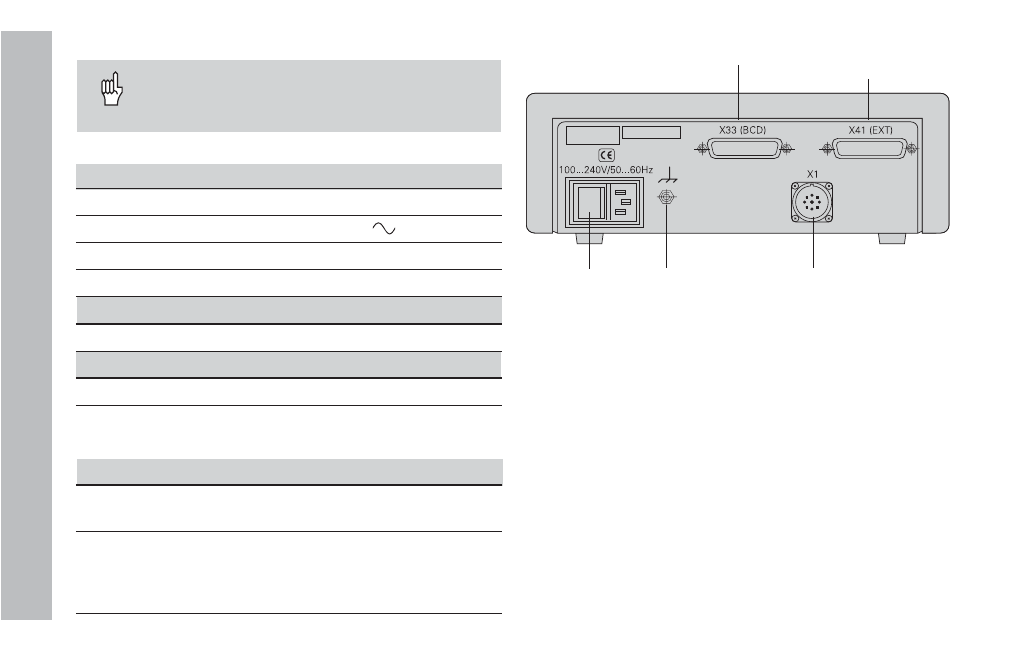

Face arrière de l'appareil
Les interfaces X1, X33 et X41 sont conformes
à l'„isolation électrique du secteur“ selon la
norme EN 50 178!
Entrée système de mesure X1
Embase HEIDENHAIN 9 plots
Signaux d'entrée 11 µA
CC
Longueur max. du câble de raccordement 30 m
Fréquence d'entrée max. 50 kHz
Interface de données BCD (X33)
Raccordement „AMP-CHAMP“ (36 plots, femelle)
Entrées/sorties à commutation EXT (X41)
Raccordement Sub-D 25 plots (mâle)
Accessoires
Connexions
Prise (femelle)
25 plots pour raccordement
Sub-D X41 - Id.-Nr. 249 154-ZY
Câble de transfert des 36 plots pour raccordement
données, complet
„AMP-CHAMP“ X33
Id.-Nr. 206 420-xx
Longueur du câble jusqu'à 10 m
Entrée X1 pour un système de
mesure linéaire HEIDENHAIN
avec signaux 11 µA
CC
Prise secteur Mise à la terre
Interface de données Raccordement
Sub-D
